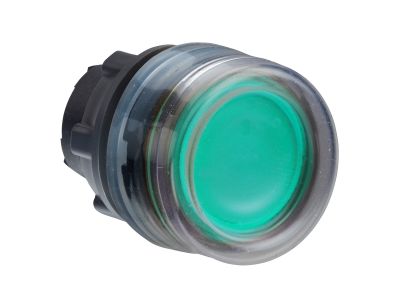

Główka przycisku płaskiego LED z samopowrotem okapturzona zielona plastikowa Harmony XB5 | ZB5AW533 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku sterowniczego LED Schneider Electric Harmony XB5 (symbol ZB5AW533) to zielona, okapturzona głowica z samopowrotem, przeznaczona do montażu w otworach 22 mm. Dzięki stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur pracy od -40°C do 70°C sprawdza się w wymagających warunkach przemysłowych i higienicznych. Plastikowa ramka zapewnia izolację elektryczną i odporność na środki chemiczne, a przezroczysta osłona ułatwia utrzymanie czystości.

• Stopień ochrony IP66: Odporność na pył, wodę i wibracje – niezawodne działanie nawet w trudnych warunkach zewnętrznych i przemysłowych.
• Podświetlenie LED zielone: Wyraźna sygnalizacja wizualna na odległość, ułatwiająca identyfikację stanu maszyny.
• Samopowrót (spring return): Mechanizm impulsowy – po naciśnięciu przycisk wraca do pozycji spoczynkowej, idealny do sterowania chwilowego.
• Montaż zatrzaskowy 22 mm: Szybka i intuicyjna instalacja oraz wymiana na kompatybilnych blokach stykowych Harmony XB5, bez konieczności użycia narzędzi.
• Szeroki zakres temperatur -40°C do 70°C: Pełna funkcjonalność w ekstremalnych warunkach – od mroźnych hal po gorące linie produkcyjne.

Zgodność z Normami

Główka przycisku Harmony XB5 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt zaprojektowany zgodnie ze standardami DIN, zapewniającymi kompatybilność z typowymi systemami sterowania 22 mm.

Zastosowanie

Uniwersalna głowica przycisku LED sprawdza się w wielu aplikacjach przemysłowych i budynkowych, gdzie wymagana jest niezawodna sygnalizacja i sterowanie impulsowe.

• Sterowanie maszynami i urządzeniami – przyciski START/STOP na panelach operatorskich.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w szafach sterowniczych.
• Sygnalizacja stanu pracy (np. zielony – praca, czerwony – awaria) w automatyce przemysłowej.
• Zastosowania w przemyśle spożywczym i farmaceutycznym – przezroczysta osłona zapobiega gromadzeniu się bakterii, a wysoka szczelność ułatwia czyszczenie.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę należy zamontować na szynie TH35 (DIN) lub płycie czołowej za pomocą zatrzasku – nie wymaga narzędzi. Przekrój przewodów oraz moment dokręcania bloku stykowego należy dobrać zgodnie z dokumentacją producenta. Przed rozpoczęciem prac upewnij się, że obwód jest odłączony od zasilania.

FAQ

• Czy głowica jest podświetlana? Tak, zielona głowica wyposażona jest w moduł LED. Napięcie i prąd zasilania zależą od zastosowanego bloku stykowego LED – szczegóły w karcie katalogowej kompletnego przycisku.
• Jaki stopień ochrony ma ta główka? IP66 – jest odporna na pył, strugi wody i wibracje, dzięki czemu nadaje się do pracy na zewnątrz i w trudnych warunkach przemysłowych.
• Jaki tryb pracy ma styk? Główka ma mechanizm samopowrotny (chwilowy) – po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej. Sposób działania styku zależy od zamontowanego bloku stykowego (np. NO/NC).
