Główka przycisku płaskiego czarnego z samopowrotem, plastikowa Harmony XB5 | ZB5AA234 Schneider Electric

Opis i Kluczowe Cechy

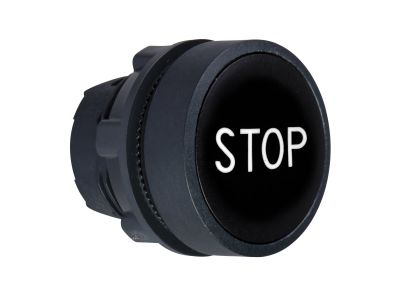

Główka przycisku płaskiego czarnego z samopowrotem Schneider Electric Harmony XB5 (symbol ZB5AA234) to element interfejsu operatora przeznaczony do montażu w otworze 22 mm. Wykonana z tworzywa sztucznego, posiada wyraźne oznaczenie „STOP” na czarnym tle, co ułatwia identyfikację funkcji awaryjnego zatrzymania. Dzięki stopniowi ochrony IP66 sprawdza się w trudnych warunkach przemysłowych, gdzie wymagana jest odporność na kurz, wodę i wibracje. Sprężyna zapewnia samopowrót – przycisk działa w trybie impulsowym.

• Stopień ochrony IP66: odporność na kurz i silne strumienie wody – gwarancja niezawodnej pracy w zanieczyszczonym i mokrym środowisku (np. hale produkcyjne, myjnie).
• Materiał – tworzywo sztuczne: dobra izolacja elektryczna i odporność na większość chemikaliów – bezpieczne użytkowanie w instalacjach wymagających separacji galwanicznej.
• Oznaczenie „STOP” na czarnej główce: natychmiastowa identyfikacja funkcji – zwiększa bezpieczeństwo operatora i maszyny.
• Samopowrót (tryb impulsowy): idealny do sterowania stycznikami, przekaźnikami lub wejściami PLC – jedno naciśnięcie wysyła sygnał, zwolnienie przywraca stan początkowy.
• Szybki montaż zatrzaskowy: wymiana lub modyfikacja bez narzędzi – skraca czas instalacji i serwisu.

Zgodność z Normami

Główka przycisku Harmony XB5 spełnia międzynarodowe standardy bezpieczeństwa i odporności środowiskowej. Posiada certyfikację IP66, IP67, IP69 oraz IP69K, a także typ obudowy 4X. Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przeznaczony do stosowania w aplikacjach morskich – potwierdzone odpowiednimi certyfikatami.

Zastosowanie

Główka przycisku ZB5AA234 to element zestawu przycisków sterowniczych – współpracuje z dedykowanymi blokami styków (np. ZB5‑AZ…). Stosowana wszędzie tam, gdzie operator musi szybko i jednoznacznie zatrzymać proces.

• Awaryjne zatrzymanie maszyn i urządzeń w przemyśle (oznaczenie STOP).
• Sterowanie impulsowe styczników, przekaźników lub wejść cyfrowych PLC.
• Sygnalizacja i kontrola w automatyce budynkowej (np. załączenie pompy, bramy).
• Praca w trudnych warunkach – myjnie, linie produkcyjne z wilgocią i pyłem.

Wskazówki Montażowe

Montaż główki przycisku oraz całego zespołu (główka + blok styków) może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Główkę należy zamocować w otworze o średnicy 22 mm (zgodnie z normą DIN) w panelu lub puszce. Połączenie z blokiem styków odbywa się poprzez wciśnięcie zatrzaskowe – nie wymaga narzędzi. Przekrój przewodów dobierz do prądu znamionowego zastosowanych styków (np. 1,5–2,5 mm²). Moment dokręcania zacisków podaj w dokumentacji bloku styków – nie zamieszczono go w danych produktu.

FAQ

• Czy główka ma podświetlenie LED? Nie, model ZB5AA234 to główka bez podświetlenia. Aby uzyskać przycisk podświetlany, należy użyć kompletnego przycisku z lampką (np. ZB5‑AW…).
• Jaki stopień ochrony ma ten przycisk? Główka posiada stopień ochrony IP66 (odporność na kurz i silne strumienie wody). Deklarowane są również IP67 (zanurzenie), IP69 i IP69K (gorąca woda pod wysokim ciśnieniem) oraz typ 4X.
• Czy ten przycisk może pracować w trybie impulsowym? Tak, główka jest z samopowrotem – po naciśnięciu i zwolnieniu wraca do położenia wyjściowego. Wymaga współpracy z blokiem styków 1NO/1NC (np. ZB5‑AZ101) aby uzyskać impuls.
