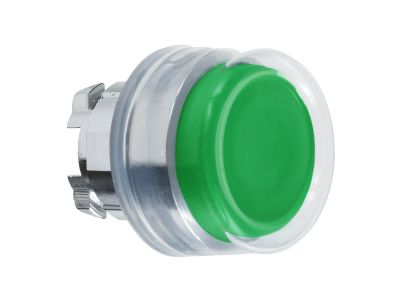

Główka przycisku okapturzonego wystającego z samopowrotem zielona metalowa Harmony XB4 | ZB4BP3 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku okapturzonego wystającego z samopowrotem Schneider Electric Harmony XB4 (symbol ZB4BP3) to element sterowniczy przeznaczony do montażu w otworach o średnicy 22 mm. Zielona nasadka wykonana z silikonu odporną na działanie środków czyszczących i dezynfekujących, a chromowana metalowa ramka zapewnia wytrzymałość mechaniczną. Dzięki stopniowi ochrony IP69K oraz zakresowi temperatur pracy od -40°C do 70°C główka sprawdza się w najbardziej wymagających środowiskach.

• Samopowrotny mechanizm sprężynujący: zapewnia automatyczny powrót przycisku do pozycji spoczynkowej po zwolnieniu – konieczne do stosowania w układach impulsowych i sygnalizacyjnych.
• Stopień ochrony IP69K, IP66, IP67, IP69 i Typ 4X: gwarantuje odporność na wnikanie pyłu, wody (w tym mycie ciśnieniowe) oraz na korozję – idealna dla przemysłu spożywczego, farmaceutycznego i służby zdrowia.
• Metalowa ramka chromowana: podnosi odporność na uderzenia i wibracje, co jest kluczowe w instalacjach narażonych na drgania maszyn.
• Kompatybilność z blokami stykowymi Harmony XB4: modularna konstrukcja umożliwia łatwą wymianę główki oraz dołączenie styków, modułów LED czy bloków pneumatycznych – bez narzędzi.
• Szeroki zakres temperatur pracy (-40…70°C): pozwala na stosowanie zarówno w chłodniach, jak i w pobliżu źródeł ciepła bez ryzyka uszkodzenia.

Zgodność z Normami

Główka przycisku posiada certyfikację CE oraz spełnia wymagania międzynarodowych standardów, czego potwierdzeniem są uzyskane stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X (wg UL). Produkt posiada również certyfikaty morskie, co umożliwia stosowanie w środowisku okrętowym. Numery norm szczegółowych oparte są na dokumentacji producenta.

Zastosowanie

Główka przycisku ZB4BP3 jest uniwersalnym elementem w systemach sterowania maszyn i instalacji przemysłowych. Sprawdzi się wszędzie tam, gdzie wymagana jest odporność na agresywne czynniki oraz potrzeba sygnalizacji lub wyzwalania impulsów.

• Sterowanie odbiornikami w przemyśle spożywczym i napojów – łatwe czyszczenie i odporność na środki dezynfekujące.
• Wyzwalanie impulsów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Sygnalizacja i przyciski zatrzymania awaryjnego w obrabiarkach, prasach i urządzeniach transportowych.
• Automatyka budynkowa w strefach mokrych (kuchnie przemysłowe, pralnie) oraz w obiektach służby zdrowia.

Wskazówki Montażowe

Montaż, konserwacja i demontaż główki przycisku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Główkę należy zamontować w otworze o średnicy 22 mm w płycie czołowej lub drzwiach rozdzielnicy. Moment dokręcania nakrętki mocującej oraz przekrój przewodów (w przypadku stosowania z blokami stykowymi) należy dobrać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność działania mechanizmu powrotnego.

FAQ

• Czy główka przycisku ZB4BP3 jest podświetlana? Nie, główka nie posiada wbudowanego podświetlenia. W razie potrzeby sygnalizacji świetlnej należy dobrać moduł LED z serii Harmony XB4 (np. ZB4BVM3) montowany w bloku stykowym.
• Jaki stopień ochrony ma ta główka? Główka posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, a także Typ 4X wg UL. Oznacza to odporność na kurz, wodę w zanurzeniu, mycie ciśnieniowe w wysokiej temperaturze oraz korozję.
• Czy główka jest stykiem normalnie otwartym czy normalnie zamkniętym? Główka ZB4BP3 to tylko element napędowy – nie zawiera styków. Jej mechanizm samopowrotny (sprężynowy) wymusza powrót do położenia spoczynkowego. Funkcję styków (NO/NC) realizuje oddzielny blok stykowy np. ZB4BZ101, ZB4BZ102 itp.
