Główka przycisku okapturzonego wystającego z samopowrotem czerwona metalowa Harmony XB4 | ZB4BP4 Schneider Electric

Opis i Kluczowe Cechy

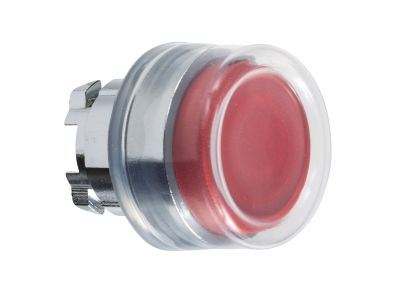

Główka przycisku okapturzonego wystającego z samopowrotem Schneider Electric Harmony XB4 (symbol ZB4BP4) to element czołowy przeznaczony do montażu w otworze 22 mm. Wyposażona w chromowaną metalową ramkę i czerwony silikonowy przycisk o przezroczystej strukturze, zapewnia mechaniczną wytrzymałość oraz odporność na czynniki zewnętrzne. Dzięki stopniowi ochrony IP69K doskonale sprawdza się w wymagających środowiskach przemysłu spożywczego, napojów, opieki zdrowotnej i farmaceutycznej.

• Metalowa ramka chromowana: zwiększa odporność na uderzenia i wibracje, co gwarantuje trwałość w trudnych warunkach eksploatacyjnych.
• IP66, IP67, IP69, IP69K, Typ 4X: pełna ochrona przed pyłem, strumieniami wody o wysokim ciśnieniu oraz wnikaniem cieczy, spełniająca standardy higieniczne i mycie CIP.
• Zakres temperatury pracy od -40°C do 70°C: umożliwia niezawodne działanie w ekstremalnych warunkach klimatycznych i procesowych.
• Modułowa konstrukcja z montażem zatrzaskowym: szybka instalacja i wymiana bez użycia narzędzi, ułatwiająca serwis i modyfikacje linii produkcyjnych.
• Kompatybilność z systemami 22 mm: pasuje do standardowych paneli sterowniczych i istniejących maszyn, zapewniając łatwą integrację z blokami styków Harmony XB4.

Zgodność z Normami

Produkt posiada certyfikację CE oraz spełnia międzynarodowe standardy jakości i bezpieczeństwa. Odporność na warunki środowiskowe potwierdzają stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X (zgodnie z UL). Główka została również przystosowana do zastosowań morskich (certyfikat morski w ramach serii Harmony XB4).

Zastosowanie

Główka przycisku ZB4BP4 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka odporność na wilgoć, chemikalia oraz mycie wysokociśnieniowe. Idealnie nadaje się jako element paneli operatorskich w:

• Sterowaniu odbiornikami w przemyśle spożywczym i napojów – odporna na agresywne środki czystości.
• Impulsowym sterowaniu stycznikami, przekaźnikami i PLC w maszynach pakujących i rozlewniczych.
• Sygnalizacji stanów pracy w instalacjach farmaceutycznych i medycznych – łatwa do dezynfekcji powierzchnia silikonowa.
• Automatyce budynkowej i systemach kontroli dostępu w obiektach o podwyższonych wymogach higienicznych.

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie sterowania. Główkę montuje się w otworze o średnicy 22 mm w płycie czołowej lub obudowie, wciskając ją aż do zatrzaśnięcia. Przekrój przewodów i moment dokręcania bloku styków (jeśli stosowany) należy dobrać według instrukcji dołączonej do kompletnego zestawu.

FAQ

• Czy główka ZB4BP4 posiada podświetlenie? Nie – wbudowane podświetlenie nie jest dostępne. Do sygnalizacji wizualnej można zastosować osobne moduły świetlne z serii Harmony XB4 (np. z diodami LED), montowane pod tą samą główką.
• Jaki jest stopień ochrony główki po zamontowaniu? Po prawidłowym montażu w odpowiedniej obudowie uzyskuje stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X – odporność na kurz, wodę pod ciśnieniem i mycie strumieniowe.
• Jaki tryb pracy styku realizuje ta główka? Główka ZB4BP4 sama nie zawiera styków. Tryb pracy (np. NO/NC) zależy od zastosowanego bloku styków (np. ZB4BZ101, ZB4BZ102 itp.), który montuje się od tyłu. Działanie samopowrotne (sprężynowe) oznacza, że po zwolnieniu przycisk wraca do położenia spoczynkowego.
