Główka przycisku okapturzonego wystającego z samopowrotem czarna plastikowa Harmony XB5 | ZB5AP2 Schneider Electric

Opis i Kluczowe Cechy

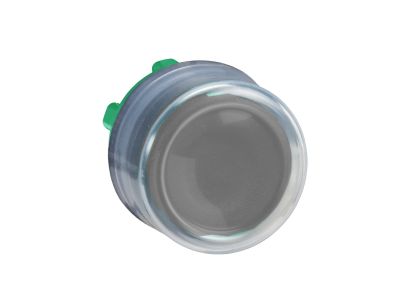

Główka przycisku Schneider Electric z serii Harmony XB5, o oznaczeniu katalogowym ZB5AP2, to zaawansowany komponent sterowniczy zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Produkt charakteryzuje się wystającym profilem w kolorze czarnym oraz zintegrowaną, przezroczystą nasadką silikonową (okapturzeniem), która stanowi barierę ochronną przed zanieczyszczeniami. Mechanizm działania oparty jest na samopowrocie (impulsowy), co oznacza, że przycisk wraca do pozycji wyjściowej natychmiast po zwolnieniu nacisku przez operatora.

Konstrukcja opiera się na podwójnie izolowanej plastikowej ramce, co gwarantuje nie tylko wysoką odporność na korozję chemiczną, ale również zapewnia bezpieczeństwo elektryczne poprzez eliminację ryzyka przebicia na obudowę. Dzięki modułowej budowie, główka ZB5AP2 jest w pełni kompatybilna z szeroką gamą bloków stykowych i korpusów serii Harmony XB5, co pozwala na elastyczną konfigurację układów sterowania w otworach montażowych o standardowej średnicy 22 mm.

• Stopień ochrony: Wyjątkowa szczelność potwierdzona certyfikatami IP66, IP67, IP69 oraz IP69K, co umożliwia mycie urządzeń pod wysokim ciśnieniem i w wysokiej temperaturze.
• Wytrzymałość mechaniczna: Wysoka odporność na uderzenia, wibracje oraz trudne warunki atmosferyczne.
• Zakres temperatur: Niezawodna praca w ekstremalnym przedziale od -40°C do +70°C.
• Higiena: Silikonowa osłonka zapobiega gromadzeniu się osadów, co jest kluczowe w rygorystycznych procesach produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co świadczy o jego odporności na mgłę solną i trudne warunki panujące na jednostkach pływających. Zgodność z normami takimi jak IEC/EN 60947-5-1 oraz posiadanie certyfikatu Typ 4X (według standardów UL/CSA) potwierdza, że główka przycisku może być bezpiecznie stosowana w aplikacjach globalnych, wymagających najwyższej niezawodności operacyjnej.

Zastosowanie

Dzięki swojej specyficznej budowie i okapturzeniu, główka ZB5AP2 znajduje zastosowanie wszędzie tam, gdzie priorytetem jest czystość i odporność na czynniki zewnętrzne:

• Przemysł spożywczy i napojów: Idealna do paneli sterowniczych narażonych na częste mycie chemiczne i kontakt z żywnością.
• Służba zdrowia i farmacja: Doskonale sprawdza się w laboratoriach i liniach produkcyjnych leków, gdzie wymagane są powierzchnie łatwe do dezynfekcji.
• Przemysł ciężki i chemiczny: Plastikowa ramka jest odporna na działanie agresywnych substancji, które mogłyby uszkodzić elementy metalowe.
• Myjnie samochodowe i systemy zewnętrzne: Odporność na wodę pod ciśnieniem gwarantuje długowieczność w instalacjach zewnętrznych.

Wskazówki Montażowe

Montaż główki przycisku ZB5AP2 jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas instalacji i serwisowania:

• Średnica montażowa: Przystosowana do standardowych otworów 22,5 mm w pulpitach sterowniczych i obudowach.
• Mocowanie: Główka jest montowana do korpusu (adaptera montażowego) za pomocą prostego mechanizmu zatrzaskowego, co eliminuje ryzyko poluzowania się elementu pod wpływem wibracji.
• Konfiguracja styków: Do główki należy dobrać odpowiedni korpus z blokami stykowymi (np. ZB5AZ101) w zależności od wymaganej logiki sterowania (NO, NC).
• Konserwacja: Przezroczysta osłona silikonowa powinna być regularnie sprawdzana pod kątem uszkodzeń mechanicznych, aby zachować deklarowany stopień ochrony IP.

FAQ

1. Czy silikonowa osłonka jest wymienna?
Główka ZB5AP2 jest dostarczana jako kompletny element zintegrowany z osłonką, co zapewnia fabryczną szczelność. W przypadku uszkodzenia mechanicznego osłony zaleca się wymianę całej główki dla zachowania parametrów IP69K.

2. Czy przycisk można stosować w ujemnych temperaturach?
Tak, produkt jest certyfikowany do pracy w temperaturze do -40°C, co czyni go idealnym rozwiązaniem do chłodni oraz instalacji zewnętrznych w klimacie zimowym.

3. Czy plastikowa ramka jest mniej trwała niż metalowa?
Ramka wykonana z wysokiej jakości tworzywa sztucznego w serii XB5 jest dedykowana do środowisk, w których występuje ryzyko korozji lub wymagana jest izolacja elektryczna. Pod względem wytrzymałości na uderzenia spełnia rygorystyczne normy przemysłowe, będąc jednocześnie lżejszą i odporną na wiele kwasów i zasad.
