Główka przycisku grzybkowegoFi-30 żółty z samopowrotem metalowy Harmony XB4 | ZB4BC54 Schneider Electric

Opis i Kluczowe Cechy

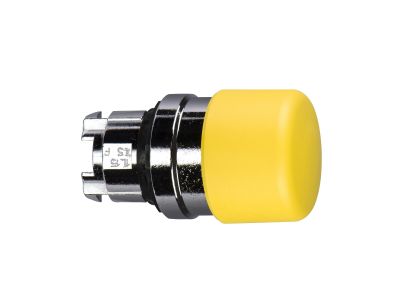

Główka przycisku grzybkowego Schneider Electric Harmony XB4 (symbol ZB4BC54) to 30-milimetrowy element sterowniczy o żółtej plastikowej główce i chromowanej metalowej ramce. Wyposażony w mechanizm samopowrotny (sprężynowy powrót / impuls) zapewnia natychmiastową reakcję po zwolnieniu nacisku, co zwiększa ergonomię i bezpieczeństwo obsługi. Dzięki kompaktowej konstrukcji doskonale komponuje się z blokami stykowymi Harmony XB4, umożliwiając elastyczne konfiguracje sterowania.

• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: gwarantuje odporność na kurz, strumienie wody, zanurzenie, mycie pod wysokim ciśnieniem i uderzenia, co czyni główkę idealną do pracy w ekstremalnie trudnych warunkach przemysłowych i spożywczych.
• Zakres temperatur pracy od -40°C do 70°C: zapewnia niezawodne działanie w różnorodnych klimatach – od mroźnych hal produkcyjnych po gorące instalacje zewnętrzne.
• Metalowa, chromowana ramka: zwiększa wytrzymałość mechaniczną na uderzenia i wibracje, a jednocześnie nadaje estetyczny, profesjonalny wygląd panelom sterowniczym.
• Mechanizm sprężynowego powrotu (samopowrót): przycisk działa w trybie impulsowym – po zwolnieniu wraca do pozycji spoczynkowej, co jest wymagane do krótkotrwałych sygnałów sterujących (np. załączanie styczników, impulsy do PLC).
• Kompatybilność z blokami stykowymi Harmony XB4: modułowa budowa ułatwia konfigurację, serwisowanie i rozbudowę systemu sterowania bez wymiany całego przycisku.

Zgodność z Normami

Główka przycisku grzybkowego Schneider Electric ZB4BC54 spełnia wymagania międzynarodowych standardów i certyfikatów, w tym certyfikacji morskiej. Posiada stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X, co potwierdza jej odporność na środowisko przemysłowe, wysokociśnieniowe mycie i korozję. Produkt jest oznaczony znakiem CE, zapewniającym zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki wytrzymałej konstrukcji i wysokiej szczelności przycisk grzybkowy ZB4BC54 sprawdza się w aplikacjach wymagających szybkiego, ergonomicznego wydawania impulsów sterujących – szczególnie w trudnych warunkach atmosferycznych i mechanicznych.

• Sterowanie procesami przemysłowymi – wydawanie krótkotrwałych sygnałów START/STOP dla maszyn, przenośników i linii produkcyjnych.
• Impulsy do styczników, przekaźników oraz sterowników PLC (programowalnych sterowników logicznych) w szafach sterowniczych.
• Sygnalizacja i przywołanie operatora w instalacjach automatyki budynkowej, na liniach montażowych i w obszarach zagrożonych (np. windy, bramy przemysłowe).
• Zastosowania w przemyśle spożywczym, chemicznym i morskim, gdzie wymagana jest wysoka odporność na wilgoć, detergenty i uderzenia.

Wskazówki Montażowe

Montaż główki przycisku należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Główka przeznaczona jest do montażu w otworze o średnicy 30 mm w płycie czołowej panelu (grubość płyty zgodna z dokumentacją producenta). Ramkę metalową dokręca się zalecanym momentem, unikając odkształceń. Przewody łączące należy dobrać do prądu obciążenia zgodnie z parametrami zastosowanego bloku stykowego – informacje o przekroju i momencie dokręcania znajdują się w karcie katalogowej bloku.

FAQ

• Jaki jest stopień ochrony główki przycisku ZB4BC54? Główka posiada stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X. Oznacza to całkowitą ochronę przed kurzem, odporność na zanurzenie w wodzie oraz na mycie pod wysokim ciśnieniem i parą, co potwierdza jej przydatność w najtrudniejszych warunkach przemysłowych i higienicznych.
• Czy główka przycisku jest samopowrotna (impulsowa)? Tak, mechanizm sprężynowego powrotu sprawia, że po naciśnięciu i zwolnieniu główka wraca do pozycji spoczynkowej. Jest to przycisk chwilowy (monostabilny), stosowany do wysyłania krótkich impulsów sterujących.
• Jakie akcesoria są potrzebne do zamontowania główki? Główka ZB4BC54 wymaga osobnego bloku stykowego z serii Harmony XB4 (np. ZB4BZ101, ZB4BZ102 itp.), który odpowiada za styki elektryczne. Blok stykowy należy dobrać w zależności od wymaganej funkcji (NO/NC, podświetlenie itp.) i zamontować bezpośrednio na główce.
