Główka przycisku grzybkowegoFi-30 zielony z samopowrotem metalowy Harmony XB4 | ZB4BC34 Schneider Electric

Opis i Kluczowe Cechy

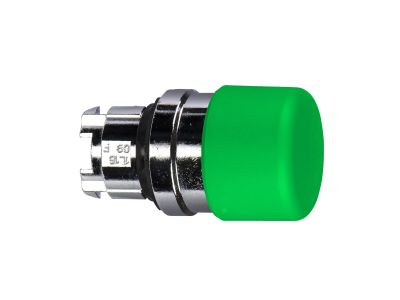

Główka przycisku grzybkowego Harmony XB4 ZB4BC34 od Schneider Electric to zielony przycisk samopowrotny z chromowaną metalową ramką o średnicy 30 mm. Zaprojektowana do montażu w otworze 22 mm, doskonale sprawdza się w wymagających aplikacjach przemysłowych. Wysokie stopnie ochrony IP66, IP67, IP69 i IP69K oraz szeroki zakres temperatur pracy (-40°C do 70°C) gwarantują niezawodność nawet w ekstremalnych warunkach.

• Metalowa ramka chromowana: zapewnia wytrzymałość mechaniczną i odporność na uderzenia oraz wibracje, idealna do pracy w trudnych warunkach przemysłowych.
• Stopień ochrony IP66, IP67, IP69, IP69K: gwarantuje szczelność przed pyłem, wodą w zanurzeniu oraz strumieniami pod wysokim ciśnieniem – sprawdza się w wymagających środowiskach, np. myjniach ciśnieniowych.
• Szeroki zakres temperatur pracy od -40°C do 70°C: umożliwia stosowanie w ekstremalnych warunkach klimatycznych, zarówno na zewnątrz, jak i w chłodniach.
• Kształt grzybkowy o średnicy 30 mm: ułatwia obsługę nawet w grubych rękawicach i zapewnia wyraźną widoczność z daleka, zwiększając bezpieczeństwo operatora.
• Modułowa konstrukcja pasująca do bloków stykowych Harmony XB4: umożliwia szybką konfigurację i łatwą wymianę elementów, redukując czas przestoju maszyny.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi standardami jakości i bezpieczeństwa. Posiada certyfikację morską oraz oznaczenie Typ 4X, a stopnie ochrony IP66, IP67, IP69 i IP69K potwierdzają odporność na trudne warunki środowiskowe. Spełnia wymogi dyrektyw Unii Europejskiej i oznakowany jest znakiem CE.

Zastosowanie

Główka przycisku grzybkowego ZB4BC34 przeznaczona jest do stosowania w systemach sterowania maszyn, panelach operatorskich oraz instalacjach przemysłowych wymagających niezawodnego i ergonomicznego przycisku awaryjnego stop lub impulsowego.

• Jako przycisk awaryjnego wyłączenia (Emergency Stop) w maszynach produkcyjnych, taśmociągach i urządzeniach transportowych.
• Do wysyłania impulsów sterujących do styczników, przekaźników lub sterowników PLC w procesach automatyki.
• W aplikacjach wymagających dużej odporności na czynniki zewnętrzne, np. w przemyśle spożywczym, myjniach, stacjach uzdatniania wody.
• W przemyśle ciężkim i instalacjach offshore, gdzie niezbędna jest certyfikacja morska i odporność na korozję.

Wskazówki Montażowe

Montaż główki przycisku grzybkowego ZB4BC34 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główka przeznaczona jest do montażu na panelu w otworze o średnicy 22 mm (zgodnym z serią Harmony XB4). Element mocuje się za pomocą nakrętki z tyłu panelu. Należy dokręcić momentem zalecanym przez producenta (dostępnym w dokumentacji technicznej). Przekrój przewodów oraz dobór bloku stykowego należy dostosować do prądu obciążenia. W przypadku stosowania w strefach zagrożonych należy dodatkowo przestrzegać przepisów ATEX.

FAQ

• Czy główka przycisku jest kompatybilna z blokami stykowymi innych serii? Główka ZB4BC34 została zaprojektowana do współpracy z blokami stykowymi z rodziny Harmony XB4 (seria ZB4). Można ją łączyć również z modułami LED sygnalizacyjnymi tej samej serii.
• Jaki stopień ochrony zapewnia ta główka? Główka posiada stopień ochrony IP66, IP67, IP69 i IP69K, co oznacza całkowitą ochronę przed pyłem, ochronę przed zanurzeniem w wodzie (IP67) oraz odporność na strumienie wody pod wysokim ciśnieniem i wysokiej temperaturze (IP69K).
• Czy przycisk jest podświetlany? Nie, ta wersja główki nie jest wyposażona w podświetlenie. Jeśli wymagana jest sygnalizacja świetlna, należy zastosować odpowiedni blok świetlny z serii Harmony XB4.
