Główka przycisku grzybkowego z samopowrotem Fi-60 zielony samopowrotny metalowy Harmony XB5 | ZB5AR3 Schneider Electric

Opis i Kluczowe Cechy

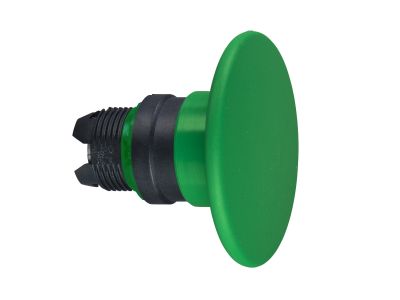

Główka przycisku grzybkowego Schneider Electric Harmony XB5 ZB5AR3 o średnicy 60 mm, w kolorze zielonym, z mechanizmem samopowrotnym (impulsowym). Wykonana z tworzywa sztucznego, z plastikową ramką zapewniającą izolację elektryczną i odporność chemiczną. Stopień ochrony IP66 gwarantuje niezawodne działanie w trudnych warunkach przemysłowych (pył, wilgoć, strumienie wody). Kompatybilna z serią bloków stykowych Harmony (22 mm) oraz z otworami montażowymi Ø22 mm. Szeroki zakres temperatur pracy od -40°C do 70°C.

• Średnica 60 mm (Fi-60): Wyraźny, ergonomiczny kształt grzybka ułatwia obsługę nawet w rękawicach i pozwala na szybką wizualną identyfikację na odległość.
• Mechanizm samopowrotny: Po naciśnięciu i zwolnieniu główka automatycznie wraca do pozycji spoczynkowej – idealna do wysyłania impulsów sterujących (chwilowe załączenie).
• Stopień ochrony IP66: Odporność na kurz, wibracje oraz silne strumienie wody – produkt sprawdzi się w myjniach, na zewnątrz i w zapylonych halach.
• Plastikowa ramka: Zapewnia izolację elektryczną oraz wysoką odporność na działanie środków chemicznych – bezpieczna w instalacjach wymagających separacji galwanicznej.
• Zakres temperatur -40°C do 70°C: Niezawodna praca w ekstremalnych warunkach, od mroźnych magazynów po gorące linie produkcyjne.

Zgodność z Normami

Główka przycisku została zaprojektowana zgodnie z międzynarodowymi normami dotyczącymi aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikat CE. Stopień ochrony IP66 potwierdza odporność na wnikanie pyłu i wody zgodnie z wymaganiami rynkowymi.

Zastosowanie

Przycisk grzybkowy umożliwia bezpieczne i ergonomiczne sterowanie maszynami oraz liniami technologicznymi. Sprawdza się wszędzie tam, gdzie operator musi szybko i pewnie wywołać impuls sterujący.

• Sterowanie uruchamianiem / zatrzymywaniem procesów produkcyjnych (impuls do styczników, przekaźników lub PLC).
• Sygnalizacja awaryjna – jako przycisk alarmu lub przywołania pomocy w trudno dostępnych miejscach.
• Automatyka budynkowa – sterowanie bramami, kurtynami, taśmociągami i innymi urządzeniami wymagającymi chwilowego załączenia.
• Zastosowania w przemyśle spożywczym, chemicznym i maszynowym, gdzie wymagana jest wysoka odporność na wilgoć i detergenty (IP66).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Główkę montuje się w otworze Ø22 mm w płycie czołowej (grubość 1–6 mm) i zabezpiecza pierścieniem mocującym z zalecanym momentem dokręcenia podanym w dokumentacji producenta. Należy zastosować odpowiednie bloki stykowe z serii Harmony XB5 oraz dobrać przekrój przewodów do spodziewanego prądu obciążenia.

FAQ

• Czy główka przycisku ZB5AR3 jest podświetlana? Nie. Produkt nie zawiera elementu świetlnego. Jest to główka przycisku grzybkowego przeznaczona do współpracy z blokami stykowymi; w razie potrzeby sygnalizacji świetlnej należy zastosować oddzielną główkę z lampką lub moduł LED z serii Harmony.
• Jaki stopień ochrony ma ten przycisk? Główka posiada stopień ochrony IP66, co oznacza pełną odporność na pył oraz silne strumienie wody – nadaje się do montażu w trudnych warunkach przemysłowych i na zewnątrz.
• Czy do tej główki potrzebny jest dodatkowy blok stykowy? Tak. Główka ZB5AR3 to jedynie część czołowa. Aby uzyskać funkcję łączeniową, należy dokupić odpowiedni blok stykowy (np. ZB5AZ…, ZB5AW…) z serii Harmony XB5, montowany od tyłu płyty.
