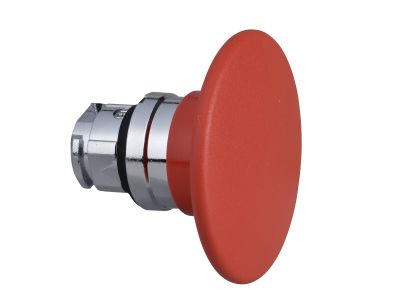

Główka przycisku grzybkowego z samopowrotem Fi-60 czerwona metalowa Harmony XB4 | ZB4BR4 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku grzybkowego z samopowrotem Schneider Electric Harmony XB4 ZB4BR4 (średnica 60 mm) to element sterowniczy przeznaczony do montażu w panelach i pulpitach operatorskich. Wykonana z chromowanej metalu – odporna na uderzenia i wibracje. Samopowrotny mechanizm sprężynowy zapewnia impulsową pracę po zwolnieniu nacisku, co jest niezbędne w zastosowaniach wymagających szybkich reakcji. Dzięki dużemu, czerwonemu grzybkowi 60 mm łatwo rozpoznawalna z daleka. Przeznaczona do współpracy z blokami stykowymi Harmony w standardzie 22 mm.

• Samopowrotny mechanizm sprężynowy: po zwolnieniu przycisku styki wracają do stanu spoczynkowego – idealny do impulsowego sterowania maszynami i liniami produkcyjnymi.
• Chromowana metalowa ramka: wysoka odporność na uderzenia i wibracje – sprawdza się w ciężkich warunkach przemysłowych i instalacjach zewnętrznych.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: odporna na kurz, wodę (także strumienie pod wysokim ciśnieniem) i korozję – gwarantuje niezawodną pracę nawet przy częstym myciu i w agresywnym środowisku.
• Średnica grzybka 60 mm: wyraźnie odróżnia się wizualnie, co ułatwia szybkie lokalizowanie przycisku awaryjnego lub funkcyjnego – podnosi ergonomię i bezpieczeństwo obsługi.
• Szeroki zakres temperatur pracy -40°C do 70°C: zachowuje funkcjonalność w skrajnych warunkach klimatycznych, od mrozu po upały – nadaje się do zastosowań zewnętrznych i chłodni.

Zgodność z Normami

Główka przycisku ZB4BR4 posiada certyfikację morską oraz spełnia międzynarodowe standardy jakości i bezpieczeństwa. Deklarowana zgodność z wymaganiami dla stopni ochrony IP66, IP67, IP69, IP69K oraz Typ 4X (wg NEMA). Produkt oznaczony znakiem CE, potwierdzającym zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki dużej średnicy grzybka i solidnej metalowej konstrukcji główka ZB4BR4 znajduje zastosowanie w miejscach, gdzie wymagana jest szybka, intuicyjna interwencja operatora oraz wysoka niezawodność w trudnych warunkach.

• Sterowanie impulsowe maszynami i urządzeniami przemysłowymi (np. start/stop, załączanie cyklu).
• Przycisk awaryjny lub funkcyjny w panelach operatorskich na halach produkcyjnych i liniach montażowych.
• Instalacje w przemyśle spożywczym, chemicznym i morskim – odporność na wilgoć, mycie ciśnieniowe i korozję.
• Automatyka budynkowa w obiektach wymagających podwyższonej ochrony przed wpływami atmosferycznymi (zadaszenia zewnętrzne, parkingi, myjnie).

Wskazówki Montażowe

Montaż i wymiana główki przycisku powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Główka pasuje do standardowego otworu montażowego o średnicy 22 mm. Należy stosować bloki stykowe z serii Harmony XB4 (np. ZB4BZ…). Mocowanie za pomocą pierścienia z tyłu – dokręcać zgodnie z dokumentacją producenta. Przekroje przewodów dobierać do prądu obciążenia bloku stykowego. Po zamontowaniu sprawdzić poprawność działania mechanizmu samopowrotnego.

FAQ

• Jaki stopień ochrony ma główka przycisku ZB4BR4? Deklarowane IP66, IP67, IP69 i IP69K, a także Typ 4X wg NEMA. Oznacza to pełną pyłoszczelność oraz ochronę przed wodą (w tym mycie strumieniowe wysokociśnieniowe i zanurzenie chwilowe).
• Czy przycisk jest podświetlany? Główka ZB4BR4 nie zawiera źródła światła. Można ją łączyć z podświetlanymi blokami stykowymi lub stosować osobne oprawki LED (np. ZB4BV…) dostępne w serii Harmony XB4.
• Czy główka ma funkcję samopowrotu? Tak, mechanizm sprężynowy zapewnia samoczynny powrót do położenia spoczynkowego po zwolnieniu nacisku – jest to przycisk impulsowy, nie pozostaje w pozycji załączonej.
