Główka przycisku grzybkowego z mechanizmem zatrzaskowym Fi-40 czerwona metalowa Harmony XB4 | ZB4BS8447 Schneider Electric

Opis i Kluczowe Cechy

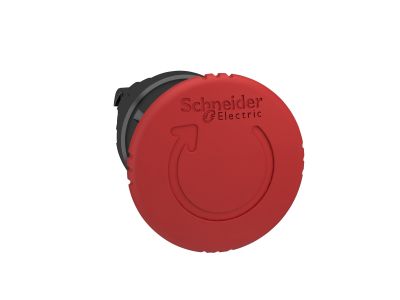

Główka przycisku grzybkowego awaryjnego Schneider Electric Harmony XB4 o symbolu ZB4BS8447 to czerwona główka z mechanizmem zatrzaskowym, wyposażona w metalową ramkę odporną na uderzenia i wibracje. Średnica 40 mm zapewnia wyraźną widoczność i ergonomię obsługi w systemach awaryjnego zatrzymania. Dzięki stopniom ochrony IP66, IP67, IP69 oraz IP69K produkt sprawdza się w najtrudniejszych warunkach przemysłowych i zewnętrznych. Główka przeznaczona jest do montażu na kompatybilnym kompletnym wyłączniku awaryjnym w standardzie 22 mm.

• Metalowa ramka: zwiększa odporność na uderzenia, wibracje i korozję – idealna do instalacji w wymagających środowiskach (np. maszyny, linie produkcyjne).
• Mechanizm zatrzaskowy: po naciśnięciu blokuje główkę w pozycji zadziałania, wymagając celowego zwolnienia (obrót lub pociągnięcie) – zapewnia bezpieczne zatrzymanie awaryjne.
• Wysoka ochrona środowiskowa: IP66, IP67, IP69, IP69K oraz Typ 4X oznacza pełną odporność na kurz, strumienie wody, wysokociśnieniowe mycie i zanurzenie – pracuje nawet w ekstremalnych warunkach.
• Szeroki zakres temperatur pracy: od -40°C do 70°C umożliwia stosowanie na zewnątrz, w chłodniach lub w pobliżu źródeł ciepła.
• Certyfikacja morska: dodatkowe potwierdzenie odporności na agresywne warunki (mgła solna, wilgoć) – przeznaczona do zastosowań w przemyśle okrętowym i offshore.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów i certyfikatów, w tym stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X. Posiada certyfikację morską. Główka została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

Główka przycisku grzybkowego awaryjnego ZB4BS8447 przeznaczona jest do budowy systemów bezpieczeństwa maszyn i linii produkcyjnych. Stosowana jako element wizualny i mechaniczny w wyłącznikach awaryjnych (EMS/EMO).

• Awaryjne zatrzymanie maszyn – nacisk na czerwony grzybek natychmiast odcina zasilanie poprzez współpracujący moduł stykowy.
• Instalacje w trudnych warunkach przemysłowych – odporność na wodę, kurz i wibracje pozwala na montaż w halach, tunelach, na statkach.
• Systemy bezpieczeństwa zgodne z wymaganiami higieny i mycia – IP69K umożliwia stosowanie w przemyśle spożywczym i chemicznym.
• Zewnętrzne szafy sterownicze – szeroki zakres temperatur i odporność na UV (metalowa ramka) zapewniają niezawodność na otwartej przestrzeni.

Wskazówki Montażowe

Montaż główki przycisku grzybkowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Główka przeznaczona jest do montażu na kompatybilnym kompletnym wyłączniku awaryjnym lub module stykowym (standardowy otwór montażowy 22 mm). Zaleca się dokręcanie zgodnie z dokumentacją producenta. Przekroje przewodów należy dobrać do prądu obciążenia w obwodzie sterowania. Po zamontowaniu sprawdzić poprawność działania mechanizmu zatrzaskowego i zwalniania.

FAQ

• Czy główka zawiera elementy stykowe? Nie, główka ZB4BS8447 to wyłącznie część wizualno-mechaniczna. Do realizacji funkcji elektrycznej wymaga dedykowanego modułu stykowego (np. ZB4BZ lub ZB5AZ) montowanego z tyłu.
• Jaki stopień ochrony ma główka i czy można ją myć ciśnieniowo? Główka posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, co oznacza odporność na kurz, zanurzenie oraz mycie wysokociśnieniowe gorącą wodą (zgodnie z normą DIN 40050-9).
• Jak zwolnić zablokowany mechanizm zatrzaskowy? Mechanizm zwalnia się poprzez obrót czerwonej główki w kierunku zgodnym z ruchem wskazówek zegara (oznaczenie strzałki) lub pociągnięcie – w zależności od konfiguracji. Należy sprawdzić instrukcję producenta dla konkretnego zestawu.
