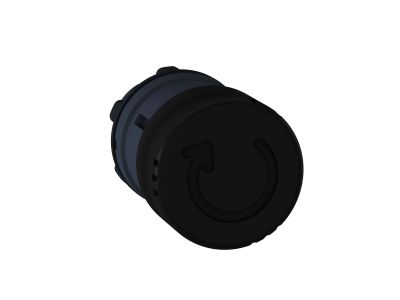

Główka przycisku grzybkowego z mechanizmem zatrzaskowym Fi-30 czarna plastikowa Harmony XB5 | ZB5AS42 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku grzybkowego Schneider Electric Harmony XB5, symbol ZB5AS42, to element sterowniczy o średnicy 30 mm z czarnej plastikowej ramki. Mechanizm zatrzaskowy wymaga celowego zwolnienia, co zapewnia bezpieczeństwo w sytuacjach awaryjnych. Dzięki stopniowi ochrony IP66 jest odporna na kurz, wodę i uderzenia, a zakres temperatur od -40°C do 70°C umożliwia pracę w ekstremalnych warunkach. Przystosowana do montażu w otworze 22 mm, doskonale współpracuje z modułowymi blokami styków Harmony XB5.

• Średnica grzybka 30 mm: Wyraźny, ergonomiczny kształt ułatwia szybkie rozpoznanie i obsługę – operator może aktywować funkcję nawet w rękawicach ochronnych.
• Mechanizm zatrzaskowy (push‑lock): Po naciśnięciu główka pozostaje zablokowana, wymagając świadomego zwolnienia (pociągnięcie/obrót). Zapobiega przypadkowemu ponownemu uruchomieniu maszyny w sytuacji awaryjnej.
• Stopień ochrony IP66: Pyłoszczelna i odporna na silne strugi wody – główka nadaje się do montażu na zewnątrz, w myjniach czy przemyśle spożywczym.
• Szeroki zakres temperatury pracy od -40°C do 70°C: Gwarantuje niezawodne działanie zarówno w mroźnych halach produkcyjnych, jak i w gorących procesach technologicznych.
• Kompatybilna z blokami styków Harmony XB5: Modułowa konstrukcja upraszcza serwis i rozbudowę – do zmiany funkcji wystarczy wymienić jedynie blok stykowy, bez demontażu całego przycisku.

Zgodność z Normami

Główka przycisku jest zaprojektowana i produkowana zgodnie z wymogami europejskich dyrektyw oraz oznakowana znakiem CE. Spełnia wymagania norm dotyczących przemysłowych urządzeń sterowniczych, zapewniając bezpieczeństwo użytkowania w instalacjach zgodnych z IEC/EN 60947-5-1 (pod warunkiem zastosowania z odpowiednimi blokami styków).

Zastosowanie

Dzięki zatrzaskowemu mechanizmowi i wysokiej szczelności, główka ZB5AS42 sprawdza się w aplikacjach wymagających natychmiastowego, bezpiecznego zatrzymania oraz odporności na trudne warunki środowiskowe.

• Awaryjne wyłączanie maszyn i urządzeń (funkcja stop‑awaryjny) – mechanizm push‑lock zapobiega przypadkowemu uruchomieniu po zadziałaniu.
• Sterowanie procesami w przemyśle ciężkim, spożywczym i chemicznym – IP66 i szeroki zakres temperatur zapewniają niezawodność w zapyleniu, wilgoci i ekstremalnych temperaturach.
• Impulsy do styczników, przekaźników lub PLC – po wyposażeniu w odpowiedni blok stykowy (np. ZB5AZ lub ZB5AW) może wysyłać sygnały sterujące.
• Automatyka budynkowa i instalacje zewnętrzne (bramy, wiaty, myjnie) – estetyczna czarna główka jest odporna na promieniowanie UV i korozję.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu sterowania. Główka montowana jest w otworze panelu o średnicy 22 mm (zgodnie z DIN IEC 947-5-1). Moment dokręcania pierścienia mocującego należy dobrać według instrukcji producenta (typowy zakres 0,6–0,8 Nm). Przekrój przewodów podłączeniowych do bloku stykowego dobrać do wartości prądu znamionowego danego bloku. Po montażu sprawdzić poprawność działania mechanizmu zatrzasku i zwolnienia.

FAQ

• Czy główka ma podświetlenie? Model ZB5AS42 to główka mechaniczna bez elementu podświetlającego. Do uzyskania sygnalizacji świetlnej należy użyć oddzielnej główki z wbudowanym LED lub dobrać blok stykowy z lampką (np. ZB5AV).
• Jaki stopień ochrony ma ten przycisk? Główka posiada stopień ochrony IP66 – jest pyłoszczelna i odporna na silne strugi wody, co pozwala na montaż w miejscach narażonych na wilgoć i kurz.
• Jak działa mechanizm zatrzaskowy? Po naciśnięciu przycisku główka blokuje się w pozycji wciśniętej. Aby zwolnić, należy pociągnąć grzybek (lub obrócić – w zależności od wersji). To rozwiązanie zapewnia, że po zadziałaniu funkcji stop‑awaryjnej maszyna pozostaje wyłączona do czasu ręcznej interwencji.
