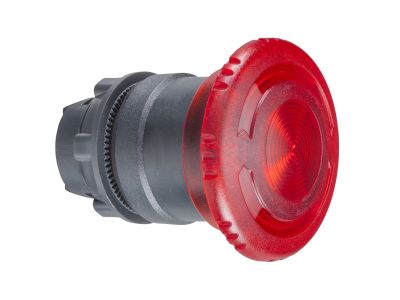

Główka przycisku grzybkowego odryglowana obrótem Fi-22 czerwona LED plastikowa Harmony XB5 | ZB5AW743 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku grzybkowego Schneider Electric Harmony XB5 (symbol ZB5AW743) to czerwona, podświetlana diodą LED główka montowana w otworze 22 mm. Wyposażona w mechanizm powrotny sprężyny oraz odryglowanie obrotem, co umożliwia szybkie i ergonomiczne sterowanie w aplikacjach wymagających natychmiastowej reakcji. Dzięki stopniowi ochrony IP66 i szerokiemu zakresowi temperatur pracy od -40°C do 70°C sprawdza się w ekstremalnych warunkach przemysłowych.

• Podświetlenie LED (czerwone): Wyraźne wskazanie stanu pracy maszyny nawet z dużej odległości, zwiększa bezpieczeństwo i czytelność sygnalizacji.
• Stopień ochrony IP66: Odporność na pył, wodę i uderzenia – niezawodne działanie w trudnych warunkach, takich jak pralnie, mleczarnie czy hale produkcyjne.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Gwarancja stabilnej funkcjonalności zarówno w mroźnych magazynach, jak i gorących procesach technologicznych.
• Odryglowanie obrotem i mechanizm powrotny sprężyny: Intuicyjna obsługa – przycisk blokuje się po naciśnięciu, a odblokowanie wymaga obrócenia główki, co zapobiega przypadkowemu uruchomieniu.
• Plastikowa ramka: Doskonała izolacja elektryczna oraz odporność na środki chemiczne – idealna w instalacjach wymagających wysokiej higieny i bezpieczeństwa personelu.

Zgodność z Normami

Główka przycisku jest zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Deklarowany stopień ochrony IP66 odpowiada wymaganiom normy IEC 60529. Produkt przeznaczony do stosowania w systemach sterowania zgodnych z dyrektywami niskonapięciowymi.

Zastosowanie

Dzięki wytrzymałej konstrukcji i czytelnej sygnalizacji, główka ZB5AW743 znajduje zastosowanie w wielu obszarach automatyki przemysłowej i budynkowej:

• Sterowanie maszynami w trudnym środowisku (pył, wilgoć, wibracje) – np. w przemyśle spożywczym, chemicznym czy drzewnym.
• Impulsy do styczników, przekaźników i sterowników PLC – modułowa kompatybilność z blokami styków serii Harmony XB5.
• Wyłączniki awaryjne (funkcja grzybka z blokadą) – szybkie zatrzymanie procesu w sytuacjach zagrożenia.
• Syndalizacja w rozdzielnicach i pulpitach operatorskich – podświetlana główka pozwala na jednoznaczne identyfikowanie przycisku nawet w ciemnych pomieszczeniach.

Wskazówki Montażowe

Montaż główki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Główkę należy zamontować w otworze montażowym 22 mm na panelu o grubości zgodnej z dokumentacją producenta. Podłączenie do bloków styków (dostępnych osobno) wymaga zastosowania odpowiednich przewodów o przekroju dobranym do prądu roboczego. Moment dokręcania elementów mocujących – według specyfikacji technicznej Schneider Electric.

FAQ

• Czy główka ma wbudowaną diodę LED? Tak, w główce ZB5AW743 znajduje się czerwona dioda LED, która zapewnia podświetlenie przycisku. Napięcie zasilania LED należy dobrać oddzielnie (wymagany jest odpowiedni blok styków z LED lub zewnętrzne źródło).
• Jaki stopień ochrony ma ta główka? Deklarowany stopień ochrony to IP66, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed strugami wody. Pamiętaj jednak, że szczelność całego zestawu (główka + blok styków) może się różnić – zawsze sprawdź dokumentację kompletnego modułu.
• Jak działa mechanizm odryglowania? Przycisk po naciśnięciu blokuje się w pozycji wciśniętej. Aby go odblokować, należy obrócić główkę (w dowolną stronę). Mechanizm powrotny sprężyny automatycznie przywraca główkę do pozycji spoczynkowej po odblokowaniu.
