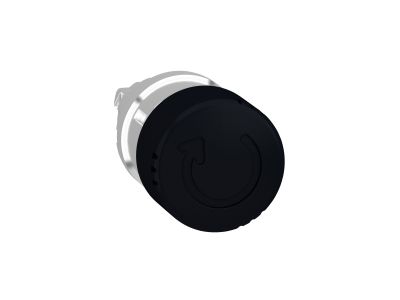

Główka przycisku grzybkowego Fi-30mm z mechanizmem zatrzaskowym czarna metalowa , Harmony XB4 | ZB4BS42 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku grzybkowego Schneider Electric Harmony XB4 ZB4BS42 to czołowa część sterownicza o średnicy 30 mm, wyposażona w mechanizm zatrzaskowy (przycisk pozostaje wciśnięty po aktywacji, zwalniany przez obrót). Wykonana z metalu z chromowaną ramką, zapewnia wysoką odporność mechaniczną i estetyczny wygląd. Montowana w otworze 22 mm, współpracuje z gamą bloków stykowych Harmony XB4, umożliwiając elastyczne konfiguracje sterowania. Dzięki stopniom ochrony IP66, IP67, IP69 oraz IP69K główka sprawdza się w miejscach narażonych na wilgoć, kurz i strumienie wody pod wysokim ciśnieniem.

• Mechanizm zatrzaskowy: zapewnia pewne utrzymanie stanu po wciśnięciu – operator ma pewność, że polecenie zostało zarejestrowane; zwolnienie wymaga obrotu, co zapobiega przypadkowemu wycofaniu sygnału.
• Metalowa ramka i chromowane wykończenie: podwyższona odporność na uderzenia, wibracje i korozję – idealne do zastosowań przemysłowych i w trudnym środowisku.
• Stopień ochrony IP66/IP67/IP69/IP69K: odporna na kurz, wodę (w tym mycie ciśnieniowe) i wysoką temperaturę – gwarantuje niezawodność w przemyśle spożywczym, chemicznym czy na zewnątrz budynków.
• Szeroki zakres temperatury pracy od -40°C do 70°C: zachowuje funkcjonalność w ekstremalnych warunkach klimatycznych – od mroźnych magazynów po gorące hale produkcyjne.
• Kompatybilna z blokami styków Harmony XB4: umożliwia łatwe tworzenie różnych konfiguracji (NO, NC, podwójne, z podświetleniem) bez konieczności wymiany całego przycisku – modułowa konstrukcja upraszcza serwis i modernizację.

Zgodność z Normami

Główka przycisku grzybkowego ZB4BS42 posiada certyfikację morską (np. Bureau Veritas, DNV GL) oraz spełnia wymagania amerykańskiej normy NEMA Typ 4X. Produkt jest zgodny z europejskimi standardami i posiada oznaczenie CE. Stopnie ochrony IP66, IP67, IP69 oraz IP69K potwierdzają skuteczną odporność na wnikanie ciał stałych i cieczy. Producent deklaruje zgodność z międzynarodowymi normami dla aparatury sterowniczej (w tym IEC/EN 60947-5-1 w przypadku kompletnego zestawu z blokiem styków).

Zastosowanie

Główka przycisku grzybkowego służy jako element wykonawczy w układach sterowania maszynami i liniami produkcyjnymi. Wyraźny kształt i rozmiar 30 mm ułatwiają obsługę nawet w rękawicach, a mechanizm zatrzaskowy znajduje zastosowanie w aplikacjach wymagających potwierdzenia wykonania czynności (np. wyłączenie awaryjne, start cyklu, blokada procesu).

• Wyłączniki / przyciski awaryjnego zatrzymania w maszynach przemysłowych – mechanizm zatrzaskowy gwarantuje, że stan wyłączenia jest utrzymany do momentu ręcznego zwolnienia.
• Sterowanie liniami produkcyjnymi, taśmociągami, prasami, robotami – jako interfejs operatora w szafach sterowniczych (po zamontowaniu bloku styków).
• Instalacje w przemyśle spożywczym, chemicznym, offshore – dzięki klasie IP69K główka wytrzymuje mycie wysokociśnieniowe i agresywne środki czyszczące.
• Automatyka budynkowa i infrastruktura zewnętrzna – np. sterowanie bramami, roletami, systemami wentylacyjnymi w miejscach narażonych na kurz i wilgoć.

Wskazówki Montażowe

Montaż główki przycisku grzybkowego może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Główkę mocuje się w otworze panelu o średnicy 22 mm (standardowy wycięcie dla aparatury sterowniczej). Po zamontowaniu przez odpowiedni otwór i zabezpieczeniu pierścieniem dokręcanym z tyłu panelu, należy dołączyć blok stykowy (np. ZB4BZ...) oraz podłączyć przewody zgodnie z dokumentacją producenta. Nie przekraczać zalecanego momentu dokręcania pierścienia mocującego – podanego w instrukcji dostarczonej z kompletnym zestawem. Przekrój przewodów należy dobrać do obciążenia styków. Przed rozpoczęciem prac upewnić się, że główka nie jest uszkodzona i prawidłowo blokuje się w stanie wciśniętym.

FAQ

• Czy główka ZB4BS42 ma wbudowane podświetlenie LED? Nie. Jest to główka bez elementów świetlnych. Podświetlenie można uzyskać, łącząc ją z odpowiednim blokiem styków z wbudowaną lampką LED (np. ZB4BV...).
• Jaki stopień ochrony ma główka przycisku? Deklarowane IP66, IP67, IP69 oraz IP69K. Oznacza to całkowitą ochronę przed kurzem, ochronę przed krótkotrwałym i długotrwałym zanurzeniem (IP67), a także przed strumieniami wody o wysokiej temperaturze i ciśnieniu (IP69K).
• Czy główka działa jak styk NO/NC? Nie – jest to wyłącznie część czołowa (uchwyt operatora). Funkcję elektryczną (zwieranie/rozwieranie obwodu) zapewnia dedykowany blok stykowy (sprzedawany osobno), który montuje się bezpośrednio za główką.
