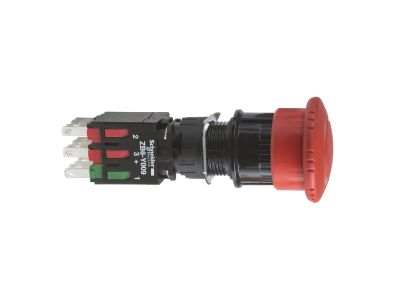

Główka przycisku Fi-16mm zatrzymanie awaryjne czerwony 30mm z blokadą odryglowania obrotu 1NO 2NC | XB6AS8349B Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku zatrzymania awaryjnego marki Schneider Electric o średnicy montażowej 16 mm to zaawansowane rozwiązanie z serii Harmony XB6, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w systemach sterowania. Urządzenie charakteryzuje się czerwoną głowicą grzybkową o średnicy 30 mm, która zapewnia doskonałą widoczność i łatwość obsługi w sytuacjach krytycznych. Mechanizm działania opiera się na blokadzie zapadkowej z funkcją odryglowania poprzez obrót, co eliminuje ryzyko przypadkowego zresetowania stanu awaryjnego. Konstrukcja została zoptymalizowana pod kątem wysokiej odporności na agresywne środki chemiczne, co w połączeniu z podwójną izolacją elektryczną gwarantuje długowieczność i niezawodność w trudnych warunkach eksploatacyjnych. Konfiguracja styków obejmuje 1NO (normalnie otwarty) oraz 2NC (normalnie zamknięte), co pozwala na jednoczesne przerwanie obwodów bezpieczeństwa i wysłanie sygnału zwrotnego do sterownika PLC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla komponentów bezpieczeństwa maszynowego. Spełnia wymagania normy EN/IEC 60947-5-1 oraz EN/IEC 60947-5-5 dotyczącą elektrycznych urządzeń sterowniczych i elementów przełączających. Dzięki zastosowaniu materiałów o wysokiej wytrzymałości dielektrycznej, przycisk zapewnia stopień ochrony zgodny ze standardami IP, co chroni przed wnikaniem pyłu i wilgoci. Posiada również certyfikację UL oraz CSA, co potwierdza jego przydatność na rynkach globalnych.

Zastosowanie

Przycisk XB6AS8349B znajduje szerokie zastosowanie w sektorach wymagających najwyższej higieny i odporności na korozję. Jest idealnym wyborem dla przemysłu spożywczego (produkcja żywności i napojów), gdzie regularnie stosuje się silne środki myjące. Doskonale sprawdza się również w przemyśle chemicznym oraz w papierniach, gdzie panują specyficzne warunki środowiskowe. Ponadto, ze względu na kompaktowy rozmiar 16 mm, jest często wybierany do paneli sterowniczych w sektorze usługowym oraz w infrastrukturze krytycznej, gdzie przestrzeń montażowa jest ograniczona, a niezawodność priorytetowa.

Wskazówki Montażowe

• Montaż odbywa się w standardowym otworze o średnicy 16 mm, co pozwala na gęste upakowanie elementów sterowniczych na pulpicie.
• Należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP.
• Podłączenie przewodów do styków 1NO i 2NC powinno być wykonane zgodnie ze schematem ideowym maszyny, dbając o odpowiedni moment dokręcania zacisków lub jakość połączeń lutowanych/wsuwanych (zależnie od wersji podstawy).
• Po montażu należy przeprowadzić test funkcjonalny: wcisnąć przycisk w celu zadziałania blokady, a następnie odryglować go poprzez obrót, weryfikując poprawność przełączania styków.

FAQ

• Czy przycisk posiada funkcję samoczynnego powrotu? Nie, jest to przycisk z blokadą, który wymaga celowego obrotu główki w celu odryglowania i powrotu do stanu gotowości.
• Czy urządzenie jest odporne na mycie pod ciśnieniem? Dzięki wysokiej odporności chemicznej i konstrukcji dedykowanej dla przemysłu spożywczego, przycisk radzi sobie w trudnych warunkach czyszczenia, jednak należy zawsze weryfikować konkretny stopień ochrony IP podany w dokumentacji technicznej.
• Jaka jest konfiguracja styków w tym modelu? Model XB6AS8349B wyposażony jest w jeden styk zwierny (1NO) oraz dwa styki rozwierne (2NC).
