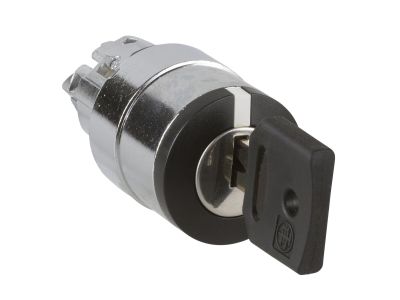

Główka przełącznika Harmony XB4 z kluczem fi22 | ZB4BG02F015 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika z kluczem Harmony XB4, oznaczona symbolem ZB4BG02F015, pochodzi z renomowanej serii Schneider Electric. Jest to element czołowy (główka) przeznaczona do montażu na blokach stykowych tej samej serii – wymaga doboru odpowiedniego bloku stykowego (sprzedawanego osobno). Dzięki zastosowaniu mechanizmu klucza obsługa urządzenia jest możliwa tylko po włożeniu dedykowanego klucza, co skutecznie zapobiega przypadkowemu lub nieautoryzowanemu przełączeniu. Standardowy otwór montażowy fi 22 mm pozwala na szybki montaż w panelach sterowniczych i rozdzielnicach.

• Obsługa kluczem: zapobiega nieuprawnionemu i przypadkowemu przełączaniu, zwiększając bezpieczeństwo obsługi maszyn i instalacji.
• Dedykowana do serii Harmony XB4: pełna kompatybilność z bogatą ofertą bloków stykowych, modułów LED i akcesoriów tej rodziny.
• Otwór montażowy fi 22 mm: uniwersalny standard dla aparatury sterowniczej, ułatwiający integrację z istniejącymi panelami.
• Wytrzymała konstrukcja: główka wykonana z materiałów odpornych na obciążenia mechaniczne i środowisko przemysłowe (szczegółowe dane odporności zależą od kompletnego zespołu).
• Brak konieczności podświetlenia: w podstawowej wersji bez elementów świetlnych – opcjonalny moduł LED można dodać niezależnie, jeśli wymaga tego aplikacja.

Zgodność z Normami

Produkt należy do sprawdzonej serii aparatury sterowniczej Schneider Electric, spełniającej wymagania obowiązujących norm europejskich i posiadającej certyfikację CE. Konkretne normy (np. IEC/EN 60947-5-1) mogą dotyczyć całego zespołu – dla główki samej w sobie zgodność z wymaganiami mechanicznymi i środowiskowymi wynika z zastosowanych materiałów i konstrukcji zgodnej z normami rodziny Harmony XB4.

Zastosowanie

Główka przełącznika z kluczem znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie funkcji sterowania przed osobami niepowołanymi lub przypadkowym uruchomieniem.

• Sterowanie maszynami produkcyjnymi – tylko upoważniony operator może zmienić tryb pracy.
• Blokada rozruchu urządzeń w strefach zagrożonych – wymóg zastosowania klucza uniemożliwia włączenie bez wiedzy technika.
• Przełączanie trybów sterowania w instalacjach automatyki budynkowej (np. tryb ręczny/automatyczny) z ograniczeniem dostępu.
• Zabezpieczenie odbiorników wrażliwych na niekontrolowane załączenie (np. w procesach technologicznych).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Główkę mocuje się w otworze panelu o średnicy 22 mm, a następnie łączy z odpowiednim blokiem stykowym (np. ZB4BZ…) za pomocą standardowego pierścienia. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania oraz przekroje przewodów – zgodnie z dokumentacją techniczną zastosowanego bloku stykowego. Zaleca się stosowanie szyny DIN TH35 dla modułów montowanych w rozdzielnicach.

FAQ

• Czy główka ma podświetlenie LED? Nie, sama główka ZB4BG02F015 nie zawiera elementów podświetlających. W razie potrzeby sygnalizacji można do niej dobrać osobny moduł LED z serii Harmony XB4 (np. ZB4BV…).
• Jaki jest stopień ochrony główki? Stopień ochrony całego zespołu (główka + blok stykowy + osłona) zależy od konkretnego zestawu i uszczelnienia. Typowo dla serii XB4 deklarowane jest IP66 (pyloszczelność i ochrona przed silnymi strugami wody), jednak dla samej główki bez dodatkowych elementów nie można podać konkretnej wartości – należy uwzględnić instrukcję montażu i ewentualną osłonę.
• Jakie są dostępne pozycje klucza? Główka z kluczem umożliwia przełączanie w dwóch głównych pozycjach (zazwyczaj 0/1 lub I/II). Dokładna konfiguracja zależy od wybranego bloku stykowego i kluczyka – dane dostępne w dokumentacji konkretnego zestawu.
