Główka przełącznika Harmony XB4 wyboru fi22, 2 pozycyjny klucz specjalny | ZB4BG2K2344A Schneider Electric

Opis i Kluczowe Cechy

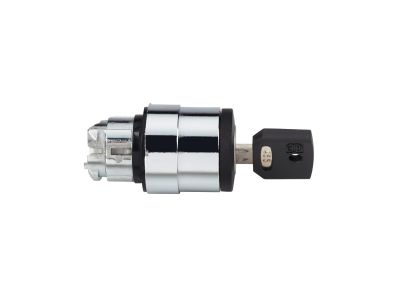

Główka przełącznika Harmony XB4 wyboru fi22 mm od Schneider Electric to element wykonawczy systemu modułowego XB4, przeznaczona do montażu w rozdzielnicach i pulpitach sterowniczych. Model 2‑pozycyjny z obsługą kluczem specjalnym (symbol ZB4BG2K2344A) zapewnia selektywną kontrolę dostępu do funkcji przełączania, co zwiększa bezpieczeństwo i zapobiega przypadkowej zmianie stanu. Główka o średnicy otworu montażowego 22 mm współpracuje z blokami styków i korpusami serii ZB4, umożliwiając budowanie konfiguracji dopasowanych do potrzeb instalacji.

• Średnica otworu 22 mm: uniwersalny standard montażowy, kompatybilny z większością aparatury modułowej w rozdzielnicach i obudowach sterowniczych.
• 2 pozycje (stalowa dźwignia z kluczem): wyraźne położenia wyłączone/włączone – operator ma pewność co do stanu obwodu, a konieczność użycia klucza uniemożliwia nieuprawnione przełączenie.
• Obsługa kluczem specjalnym: zwiększa bezpieczeństwo eksploatacji w instalacjach wymagających ograniczonego dostępu (np. maszyny przemysłowe, linie produkcyjne).
• Modułowość systemu Harmony XB4: główkę można łączyć z szeroką gamą bloków styków, modułów LED i korpusów – elastyczna konfiguracja bez konieczności zmiany elementów sterujących.
• Solidna konstrukcja: wykonanie z materiałów odpornych na zużycie mechaniczne i czynniki środowiskowe – długa żywotność w warunkach przemysłowych.

Zgodność z Normami

Produkt należy do serii Harmony XB4, która spełnia wymagania norm europejskich oraz posiada certyfikację CE. Ze względu na charakter elementu (główka przełącznika) nie podano konkretnych numerów norm w danych producenta; urządzenie przeznaczone jest do zabudowy w systemach spełniających standardy DIN oraz wymagania dyrektyw niskonapięciowych i EMC. Szczegółowe dane dotyczące zgodności dla całego zestawu (główka + blok styków) należy sprawdzić w dokumentacji technicznej konkretnego wariantu.

Zastosowanie

Główka przełącznika wyboru z obsługą kluczem sprawdza się w aplikacjach, gdzie niezbędna jest fizyczna kontrola nad zmianą stanu obwodu, często zabezpieczająca przed błędami operatora lub nieautoryzowaną ingerencją.

• Sterowanie maszynami i urządzeniami w przemyśle – przełączanie trybów pracy z użyciem klucza (np. tryb ręczny/automatyczny).
• Linie produkcyjne, gdzie zmiana konfiguracji wymaga zgody uprawnionego personelu.
• Aplikacje w instalacjach specjalnych (np. windy, dźwigi, systemy bezpieczeństwa) – zapobieganie przypadkowemu wyłączeniu.
• Panele operatorskie w rozdzielnicach hal przemysłowych – selektywna kontrola zasilania sekcji.

Wskazówki Montażowe

Montaż i instalację główki przełącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Główkę należy zamocować w otworze o średnicy 22 mm na płycie montażowej lub w drzwiach obudowy. Do współpracy z blokami styków wymagany jest korpus systemu Harmony XB4 (np. ZB4BZ…). Przekrój przewodów przyłączeniowych do bloków styków oraz moment dokręcania złączy należy dobierać zgodnie z dokumentacją techniczną producenta dla całego zestawu.

FAQ

• Czy główka posiada podświetlenie LED? Model ZB4BG2K2344A to wersja bez podświetlenia – jest to czysta główka przełącznika wyboru. Jeżeli potrzebujesz sygnalizacji świetlnej, należy wybrać główkę z modułem LED (np. ZB4BV…) lub zastosować osobny moduł oświetleniowy.
• Jaki stopień ochrony ma ten element? Główka jako pojedynczy element systemu XB4 posiada stopień ochrony IP66 (wg danych serii) po zamontowaniu w odpowiedniej obudowie. Sam produkt nie ma wyeksponowanego stopnia IP w dostarczonych danych – wymagana jest kompletna obudowa z uszczelkami.
• Czy przełącznik pracuje w trybie utrzymywanym czy chwilowym? Główka 2‑pozycyjna z kluczem działa w trybie utrzymywanym (pozostaje w wybranej pozycji do momentu fizycznego przełączenia kluczem). Nie jest to styk chwilowy – warto dobrać odpowiedni blok styków (np. z funkcją samoczynnego powrotu jeśli potrzebny jest tryb chwilowy).
