Główka przełącznika dżwigniowego 2 pozycyjnego czarny metalowy Harmony XB4 | ZB4BD28 Schneider Electric

Opis i Kluczowe Cechy

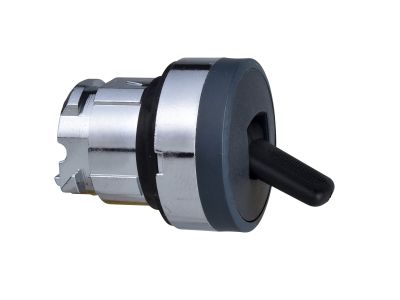

Główka przełącznika dźwigniowego 2-pozycyjnego Schneider Electric Harmony XB4 (symbol ZB4BD28) to metalowy operator o okrągłym kształcie z chromowaną ramką, przeznaczony do montażu w otworze 22 mm. Wyposażona w mechanizm zatrzymania (stay-put), zapewnia stabilne utrzymanie wybranej pozycji bez konieczności ciągłego przytrzymywania. Dzięki stopniowi ochrony IP69K oraz zakresowi temperatur pracy od -40°C do 70°C sprawdza się w ekstremalnych warunkach przemysłowych, a metalowa konstrukcja gwarantuje odporność na uderzenia i wibracje.

• Metalowa ramka chromowana: Wytrzymała konstrukcja odporna na uderzenia, wibracje i korozję – idealna do pracy w ciężkich warunkach produkcyjnych.
• Stopień ochrony IP69K: Pełna odporność na kurz, pył oraz mycie wysokociśnieniowe i parowe, co umożliwia stosowanie w higienicznych i mokrych strefach.
• Zakres temperatur -40°C do 70°C: Niezawodne działanie w skrajnych temperaturach, od chłodni po gorące hale produkcyjne.
• Kompatybilność z otworem 22 mm: Pasuje do standardowych wycięć w panelach i obudowach, co ułatwia modernizację istniejących układów sterowania.
• Mechanizm zatrzymania (stay-put): Przełącznik pozostaje w ustawionej pozycji bez ryzyka przypadkowej zmiany, zwiększając bezpieczeństwo i powtarzalność procesów.

Zgodność z Normami

Główka przełącznika spełnia wymagania międzynarodowych standardów: posiada certyfikację morską, stopnie ochrony IP66, IP67, IP69, IP69K oraz typ 4X wg NEMA. Produkt jest zgodny z dyrektywami UE i oznaczony znakiem CE.

Zastosowanie

Metalowa główka dźwigniowa Harmony XB4 stanowi ergonomiczny interfejs do przełączania między dwoma stanami w maszynach i instalacjach przemysłowych. Sprawdza się w wymagających środowiskach, gdzie liczy się odporność na czynniki zewnętrzne.

• Przełączanie trybów pracy (ręczny/automatyczny, start/stop) w panelach sterowniczych maszyn.
• Wybór funkcji w układach automatyki przemysłowej i szafach sterowniczych.
• Sterowanie obwodami pomocniczymi (sygnalizacja, blokady) w instalacjach o podwyższonej odporności na wilgoć i kurz.
• Zastosowania w przemyśle spożywczym, chemicznym, offshore oraz w transporcie, gdzie wymagana jest odporność na mycie ciśnieniowe i agresywne media.

Wskazówki Montażowe

Montaż główki przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Główkę należy zamocować w otworze o średnicy 22 mm w płycie czołowej, a następnie dokręcić nakrętkę mocującą momentem zgodnym z dokumentacją producenta. Po montażu należy sprawdzić poprawność działania mechanizmu zatrzymania. Do szczelnego połączenia z płytą zaleca się użycie uszczelki (jeśli wymagany stopień ochrony IP69K).

FAQ

• Czy główka posiada podświetlenie? Nie – to model bez lampki LED/NEON. Do podświetlenia należy dobrać odpowiedni blok stykowy z modułem świetlnym z serii Harmony XB4.
• Jaki stopień ochrony ma główka przełącznika? Deklarowane stopnie ochrony: IP66, IP67, IP69 oraz IP69K (odporność na mycie wysokociśnieniowe i parowe) oraz typ 4X wg NEMA. Oznacza to pełną ochronę przed kurzem, wodą i agresywnymi środkami czystości.
• Czy główka jest kompatybilna z korpusami innych producentów? Główka przeznaczona jest wyłącznie do systemu Schneider Electric Harmony XB4 – współpracuje z blokami stykowymi i obudowami tej serii. Nie jest gwarantowana kompatybilność z produktami innych marek.
