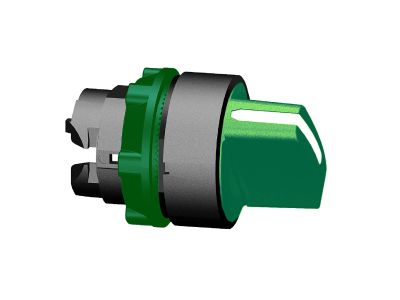

Główka przełącznika 3 pozycyjnego z samopowrotem zielony plastikowa Harmony XB5 | ZB5AD503 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3-pozycyjnego z samopowrotem (sprężyna powrotna do pozycji centralnej) producenta Schneider Electric, seria Harmony XB5, symbol ZB5AD503. Wykonana z zielonego tworzywa sztucznego, z plastikową ramką, przeznaczona do montażu na kompatybilnych przełącznikach wyboru z otworem 22 mm. Zapewnia ergonomiczny interfejs do ustawiania trybów pracy maszyn, a dzięki odporności na trudne warunki środowiskowe sprawdza się w wymagających aplikacjach przemysłowych.

• Stopień ochrony IP69K: Odporna na kurz, wodę pod wysokim ciśnieniem i wibracje – gwarantuje niezawodne działanie w myjniach, przemyśle spożywczym i innych agresywnych środowiskach.
• Szeroki zakres temperatur pracy -40°C do 70°C: Zapewnia stabilność działania w ekstremalnych warunkach (chłodnie, piece, klimatyzatory).
• Kompatybilność z otworami 22 mm: Pasuje do standardowych układów sterowania, umożliwiając łatwą integrację z istniejącymi panelami operatorskimi.
• Plastikowa ramka: Gwarantuje izolację elektryczną i odporność na środki chemiczne – idealna w instalacjach wymagających separacji galwanicznej.
• Modularna, beznarzędziowa budowa: Ułatwia serwisowanie i modyfikacje po instalacji – szybka wymiana lub zmiana konfiguracji bez narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Stopień ochrony IP69K jest zgodny z normą IEC 60529. Główka przeznaczona jest do współpracy z przełącznikami wyboru zgodnymi z serią Harmony XB5.

Zastosowanie

Główka przełącznika ZB5AD503 stanowi ergonomiczny interfejs operatora do sterowania maszynami w różnych gałęziach przemysłu. Doskonale sprawdza się w aplikacjach wymagających wyboru trybu pracy z automatycznym powrotem do pozycji neutralnej.

• Sterowanie trybami pracy maszyn (np. ręczny/auto/stop) w obrabiarkach, prasach, liniach pakujących.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub sterowników PLC – samopowrót zapewnia chwilowe przełączenie.
• Sygnalizacja wybranego stanu (zielona główka w pozycji centralnej – wizualna informacja operatora).
• Automatyka budynkowa – sterowanie bramami, roletami, wyciągami (z funkcją powrotu do pozycji wyjściowej).

Wskazówki Montażowe

Montaż główki przełącznika ZB5AD503 oraz całego łącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Główkę należy zamontować na kompatybilnym korpusie przełącznika (np. ZB5AZ…, ZB5AG…) zgodnie z instrukcją producenta. Moment dokręcania oraz przekrój przewodów dobieraj według dokumentacji technicznej – nie przekraczaj podanych wartości, aby uniknąć uszkodzenia izolacji lub przegrzania styków. Otwarta konstrukcja umożliwia montaż na szynie TH35 lub w płycie czołowej z otworem 22 mm.

FAQ

• Czy główka jest podświetlana? Nie, model ZB5AD503 to główka zielona, plastikowa, bez elementów świetlnych. Do podświetlenia potrzebny jest osobny moduł LED z serii Harmony XB5 (np. ZB5AV, ZB5AW).
• Jaki stopień ochrony ma ta główka? Deklarowany stopień ochrony to IP69K, co oznacza odporność na pył, strumienie wody pod ciśnieniem i wysokotemperaturową parę – zgodnie z normą IEC 60529. W przypadku montażu na korpusie przełącznika całkowitą ochronę można osiągnąć tylko przy prawidłowym osadzeniu i uszczelnieniu.
• Jak działa samopowrót? Główka wyposażona jest w sprężynę, która po zwolnieniu przywraca przełącznik do pozycji centralnej (środkowej). Styk w module podłączonym do główki będzie zatem zamykał się tylko na czas przytrzymania pokrętła – idealne do funkcji chwilowych (momentary).
