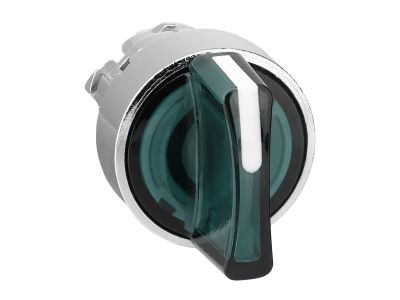

Główka przełącznika 3 pozycyjnego z samopowrotem LED zielona metalowa Harmony XB4 | ZB4BK1833 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3‑pozycyjnego z samopowrotem z serii Harmony XB4 Schneider Electric (symbol ZB4BK1833) to podświetlany element sterowniczy przeznaczony do montażu w otworze 22 mm. Wyposażona w metalową chromowaną ramkę oraz wbudowaną diodę LED o zielonej barwie, zapewnia wyraźną sygnalizację stanu pracy nawet przy słabym oświetleniu. Dzięki wysokiej klasie szczelności IP69K sprawdza się w aplikacjach narażonych na kurz, wodę, uderzenia i wibracje.

• Stopień ochrony IP69K: odporność na działanie strumieni wody pod wysokim ciśnieniem i temperaturą – gwarancja niezawodności w myjniach, przemyśle spożywczym i innych agresywnych środowiskach.
• Zakres temperatur pracy -40°C do +70°C: możliwość stosowania w strefach klimatycznych o bardzo niskich i wysokich temperaturach bez utraty funkcjonalności.
• Metalowa, chromowana ramka: wysoka wytrzymałość mechaniczna na uderzenia i wibracje, idealna do maszyn przemysłowych.
• Wbudowana zielona dioda LED: czytelne wizualne sprzężenie zwrotne dla operatora – redukcja ryzyka pomyłek przy ustawianiu trybów pracy.
• Samopowrót do pozycji środkowej (3‑pozycyjny): umożliwia stosowanie w aplikacjach wymagających chwilowych impulsów (np. załączanie/wyłączanie) z automatycznym powrotem do stanu spoczynku.

Zgodność z Normami

Główka przełącznika ZB4BK1833 spełnia wymagania międzynarodowych norm odporności na warunki środowiskowe – posiada certyfikację IP66, IP67, IP69, IP69K oraz Typ 4X. Jest także certyfikowana w aplikacjach morskich. Deklarowana zgodność z dyrektywami UE potwierdzona oznaczeniem CE.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej główka przełącznika znajduje zastosowanie w wymagających warunkach przemysłowych i infrastrukturalnych.

• Sterowanie trybami pracy maszyn w przemyśle spożywczym, napojów i farmaceutycznym – częste mycie środkami chemicznymi i strumieniem wody.
• Sygnalizacja i zmiana ustawień w instalacjach na zewnątrz oraz w pomieszczeniach o dużej wilgotności (myjnie, tunele myjni samochodowych).
• Interfejs operatorski w aplikacjach morskich i offshore – odporność na sól, wilgoć i wibracje.
• Modułowa rozbudowa paneli sterowniczych – kompatybilność z korpusami stykowymi Harmony XB4 (22 mm) pozwala na szybką integrację z istniejącymi układami.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Główka przeznaczona jest do mocowania w panelu o otworze 22 mm (zgodnym z DIN 43700). Należy użyć dedykowanego korpusu stykowego (brak w zestawie) oraz dokręcić pierścień mocujący z momentem podanym w dokumentacji producenta. Przekrój przewodów powinien być dobrany do prądu obciążenia (zgodnie z danymi zastosowanego bloku stykowego).

FAQ

• Czy główka ZB4BK1833 zawiera diodę LED? Tak, wbudowana jest zielona dioda LED – nie wymaga osobnego modułu podświetlenia.
• Jaki stopień ochrony ma główka? IP66, IP67, IP69 oraz IP69K – zapewnia odporność na pył, zanurzenie, mycie wysokociśnieniowe i strumienie pary.
• Jak działa samopowrót w przełączniku 3‑pozycyjnym? W modelu ZB4BK1833 pozycja środkowa jest spoczynkowa; po obróceniu pokrętła w prawo (lub lewo) i puszczeniu następuje automatyczny powrót do środka. Dotyczy to jednej ze skrajnych pozycji – szczegóły pracy należy sprawdzić w notce katalogowej.
