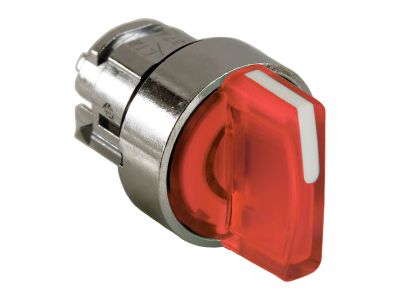

Główka przełącznika 3 pozycyjnego z samopowrotem LED czerwona metalowa Harmony XB4 | ZB4BK1543 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3pozycyjnego z samopowrotem LED czerwona metalowa Schneider Electric Harmony XB4 (symbol ZB4BK1543) to trwała część czołowa przeznaczona do montażu w otworze 22 mm. Wyposażona w zintegrowaną czerwoną diodę LED oraz chromowaną metalową ramkę, oferuje wysoką odporność na uderzenia, wibracje i korozję. Dzięki stopniowi ochrony IP69K oraz szerokiemu zakresowi temperatur pracy (-40°C do 70°C) sprawdza się w najbardziej wymagających środowiskach przemysłowych.

• Samopowrotna funkcja 3-pozycyjna: Po zwolnieniu przełącznik samoczynnie wraca do pozycji spoczynkowej, co zapewnia bezpieczne i jednoznaczne sterowanie maszynami.
• Wbudowana czerwona dioda LED: Wyraźna sygnalizacja stanu pracy, widoczna nawet w słabo oświetlonych pomieszczeniach.
• Metalowa ramka chromowana: Wysoka odporność na uderzenia, wibracje i korozję, odpowiednia do wymagających środowisk przemysłowych.
• Stopień ochrony IP69K oraz IP66/IP67: Całkowita ochrona przed pyłem i strumieniami wody pod wysokim ciśnieniem, umożliwiająca pracę w trudnych warunkach.
• Szeroki zakres temperatur pracy -40°C do 70°C: Niezawodne działanie w ekstremalnych warunkach klimatycznych.

Zgodność z Normami

Główka przełącznika Harmony XB4 spełnia wymogi międzynarodowych norm dotyczących stopni ochrony (IP66, IP67, IP69, IP69K, Typ 4X) oraz posiada certyfikację morską. Produkt oznaczony jest znakiem CE, potwierdzającym zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Główka przełącznika 3pozycyjnego z samopowrotem i podświetleniem LED znajduje zastosowanie w panelach sterowniczych maszyn i instalacji przemysłowych, gdzie wymagane jest wyraźne wskazanie trybu pracy oraz możliwość chwilowego przełączania.

• Sterowanie trybami pracy maszyn (np. start/stop/jog) z samoczynnym powrotem do pozycji wyjściowej.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w aplikacjach wymagających chwilowego załączenia.
• Sygnalizacja stanu pracy w szafach sterowniczych i pulpitach operatorskich, również w trudnych warunkach środowiskowych (pył, wilgoć, niskie temperatury).
• Automatyka budynkowa w strefach przemysłowych, gdzie wymagana jest odporność na wandalizm i warunki zewnętrzne.

Wskazówki Montażowe

Montaż główki przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Główka przeznaczona jest do montażu w otworze o średnicy 22 mm (kompatybilne z modułami stykowymi serii Harmony XB4). Należy dokręcić pierścień mocujący z momentem zgodnym z dokumentacją producenta. Przekrój przewodów do modułów stykowych dobrać do prądu znamionowego obwodu. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie.

FAQ

• Czy główka zawiera moduł stykowy? Nie, jest to jedynie część czołowa (główka) przełącznika. Do kompletnego przełącznika należy dobrać odpowiedni moduł stykowy (np. ZB4BZ…).
• Jakie napięcie zasilania diody LED? Dioda LED jest zintegrowana w główce, ale napięcie zasilania zależy od zastosowanego modułu stykowego z LED lub osobnego źródła. Należy sprawdzić specyfikację kompatybilnego modułu.
• Jaki jest stopień ochrony główki po zamontowaniu? Deklarowany stopień ochrony IP69K/IP66/IP67/IP69 dotyczy całego kompletnego przełącznika po prawidłowym montażu. Główka sama w sobie jest odporna na te warunki.
