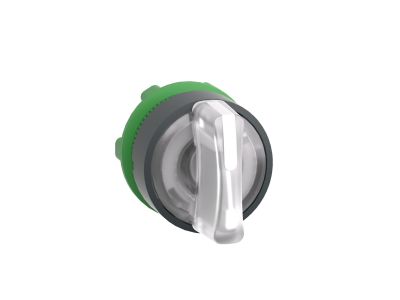

Główka przełącznika 3 pozycyjnego z samopowrotem LED biała plastikowa Harmony XB5 | ZB5AK1513 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3-pozycyjnego z samopowrotem LED Schneider Electric Harmony XB5, symbol ZB5AK1513, to biały element sterowniczy z plastikową ramką, przeznaczony do montażu w otworze 22 mm. Dzięki zintegrowanej diodzie LED, odporności IP69K oraz szerokiemu zakresowi temperatur pracy (-40°C do 70°C) zapewnia ergonomiczny i bezpieczny interfejs do wyboru trybów pracy maszyn, nawet w najtrudniejszych warunkach przemysłowych.

• 3-pozycyjna konstrukcja z samopowrotem: Umożliwia precyzyjne wybieranie trybów pracy z automatycznym powrotem do pozycji środkowej, co zwiększa bezpieczeństwo obsługi i eliminuje przypadkowe pozostawienie w stanie aktywnym.
• Zintegrowane podświetlenie LED: Zapewnia wyraźną sygnalizację stanu maszyny (np. tryb pracy) nawet w słabo oświetlonych pomieszczeniach, ułatwiając szybką identyfikację.
• Wysoka odporność IP69K: Chroni przed pyłem, wodą pod wysokim ciśnieniem i wibracjami, gwarantując niezawodność w środowiskach o dużej wilgotności, zapyleniu i intensywnym myciu (przemysł spożywczy, chemiczny).
• Szeroki zakres temperatur pracy -40°C do 70°C: Umożliwia bezawaryjne działanie w ekstremalnych warunkach – od mroźnych hal magazynowych po gorące procesy produkcyjne.
• Standardowy otwór montażowy 22 mm: Zapewnia kompatybilność z istniejącymi panelami sterowniczymi oraz aparaturą serii Harmony XB5, co ułatwia szybką modernizację i wymianę.

Zgodność z Normami

Główka przełącznika jest zgodna z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikację CE. Stopień ochrony IP69K został potwierdzony w testach laboratoryjnych, co gwarantuje odporność na trudne warunki środowiskowe.

Zastosowanie

Główka przełącznika Harmony XB5 znajduje zastosowanie w systemach sterowania maszynami i automatyce przemysłowej, gdzie wymagane jest niezawodne wybieranie trybów pracy oraz wizualna sygnalizacja stanu.

• Wybór trybów pracy maszyn (np. ręczny/automatyczny) z samopowrotem – zwiększa bezpieczeństwo dzięki automatycznemu powrotowi do pozycji neutralnej.
• Sterowanie sekwencjami w procesach produkcyjnych – impulsowanie styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu w panelach operatorskich – podświetlenie LED wskazuje aktywny tryb, co ułatwia diagnostykę.
• Zastosowania w wymagających środowiskach (przemysł spożywczy, chemiczny, myjnie) dzięki klasie ochrony IP69K i odporności chemicznej plastikowej ramki.

Wskazówki Montażowe

Przed montażem bezwzględnie odłącz napięcie w instalacji. Montaż i konserwację może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Główkę przełącznika należy zamontować na kompatybilnej podstawie (np. moduł stykowy z serii Harmony XB5) w otworze o średnicy 22 mm. Dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobieraj do prądu znamionowego zastosowanego modułu stykowego.

FAQ

• Czy podświetlenie LED jest wymienne? Podświetlenie jest zintegrowane z główką i w normalnych warunkach nie wymaga wymiany. W przypadku uszkodzenia należy wymienić całą główkę lub dedykowany moduł LED zgodnie z instrukcją serwisową producenta.
• Jaki stopień ochrony ma główka przełącznika? Główka posiada stopień ochrony IP69K, co oznacza całkowitą odporność na pył oraz ochronę przed strumieniami wody pod wysokim ciśnieniem i wibracjami. Jest odpowiednia do mycia w procesach przemysłowych.
• Jak działa funkcja samopowrotu? Główka po zwolnieniu wraca sprężyną do pozycji środkowej. Działa w trybie chwilowym – jest aktywna tylko podczas przytrzymania, co zapewnia bezpieczne sterowanie (np. wymagane w maszynach, gdzie powrót do pozycji neutralnej jest krytyczny).
