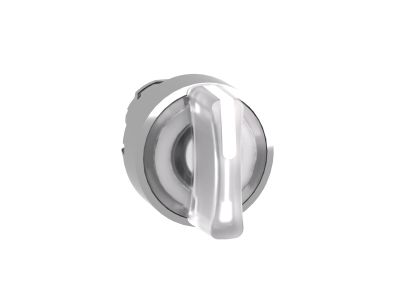

Główka przełącznika 3 pozycyjnego z samopowrotem LED biała metalowa Harmony XB4 | ZB4BK1713 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3-pozycyjnego z samopowrotem LED Schneider Electric Harmony XB4 (symbol ZB4BK1713) to podświetlany element sterujący z chromowaną metalową ramką, przeznaczony do montażu w otworze 22 mm. Dzięki zintegrowanej diodzie LED zapewnia wyraźną sygnalizację stanu pracy, a funkcja samopowrotu z pozycji lewej do środkowej umożliwia chwilowe przełączanie. Produkt charakteryzuje się wyjątkową odpornością na uderzenia, kurz, wodę i wibracje, potwierdzoną stopniem ochrony IP69K.

• Metalowa ramka chromowana: zwiększa trwałość w trudnych warunkach – odporna na uderzenia i wibracje, idealna do przemysłu ciężkiego.
• Zintegrowana dioda LED: zapewnia widoczność stanu przełącznika nawet przy słabym oświetleniu, co ułatwia obsługę i diagnostykę.
• Funkcja samopowrotu (lewa → środkowa): umożliwia chwilowe sterowanie impulsowe, np. do sterowania stycznikami lub przekaźnikami.
• Szeroki zakres temperatur pracy -40…70°C: gwarantuje niezawodne działanie w ekstremalnych warunkach środowiskowych.
• Stopnie ochrony IP66, IP67, IP69, IP69K oraz certyfikat Typ 4X: zapewniają odporność na pył, wodę pod ciśnieniem oraz mycie wysokociśnieniowe.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów oraz posiada certyfikaty: morski, IP66, IP67, IP69, IP69K oraz Typ 4X (NEMA). Gwarantuje to bezpieczeństwo i niezawodność w wymagających aplikacjach przemysłowych i morskich.

Zastosowanie

Główka przełącznika 3-pozycyjnego ZB4BK1713 znajduje zastosowanie w przemyśle maszynowym, automatyce budynkowej oraz wszędzie tam, gdzie wymagana jest odporna na czynniki zewnętrzne aparatura sterownicza.

• Sterowanie maszynami w przemyśle spożywczym, chemicznym i farmaceutycznym – wytrzymuje mycie wysokociśnieniowe.
• Sygnalizacja stanów pracy w szafach sterowniczych w trudnych warunkach (wibracje, zapylenie).
• Wybór trybów pracy z chwilowym powrotem do pozycji neutralnej (np. start/jog w obrabiarkach).
• Instalacje zewnętrzne oraz środowiska morskie – odporność na wilgoć, sól i udary.

Wskazówki Montażowe

Przełącznik montować w otworze 22 mm w płycie czołowej szafy sterowniczej. Wszelkie prace instalacyjne i podłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Moment dokręcania nakrętki mocującej oraz podłączenie styków i diody LED należy wykonać zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego wynikającego z zastosowanego bloku stykowego.

FAQ

• Czy przełącznik jest podświetlany? Tak, posiada wbudowaną diodę LED, która zapewnia widoczną sygnalizację stanu przełącznika.
• Jaki stopień ochrony ma ten produkt? Urządzenie posiada stopnie ochrony IP66, IP67, IP69, IP69K oraz certyfikat Typ 4X, co gwarantuje pełną odporność na pył, strumienie wody i mycie wysokociśnieniowe.
• Jak działa funkcja samopowrotu? Przełącznik ma trzy pozycje – środkowa i prawa są zatrzaskowe, natomiast lewa pozycja po zwolnieniu wraca samoczynnie do pozycji środkowej (spoczynkowej), co umożliwia chwilowe przełączanie.
