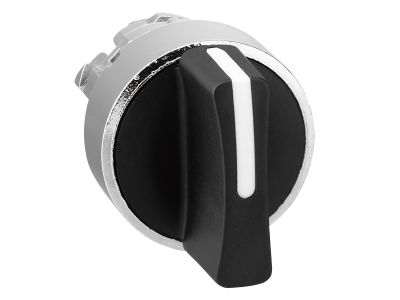

Główka przełącznika 3 pozycyjnego z samopowrotem czarny metalowy Harmony XB4 | ZB4BD7 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika piórkowego z serii Harmony XB4 o numerze katalogowym ZB4BD7 to profesjonalne rozwiązanie sterownicze od renomowanego producenta Schneider Electric. Produkt charakteryzuje się 3-pozycyjnym mechanizmem działania, w którym zastosowano funkcję samopowrotu (sprężyna powrotna) z lewej pozycji do pozycji środkowej. Wykonanie z wysokiej jakości chromowanego metalu gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wyjątkową odporność mechaniczną na uderzenia (IK06) oraz wibracje, co jest kluczowe w wymagających środowiskach przemysłowych.

• Ergonomiczny standardowy uchwyt: Czarny selektor zapewnia pewny chwyt i precyzyjne przełączanie nawet w rękawicach roboczych.
• Stopień ochrony IP69K: Najwyższa klasa szczelności gwarantuje pełną ochronę przed pyłem oraz strumieniem wody pod wysokim ciśnieniem i temperaturą, co pozwala na stosowanie urządzenia w przemyśle spożywczym i ciężkim.
• Modularna konstrukcja: Średnica montażowa wynosząca 22 mm pozwala na pełną kompatybilność z istniejącymi systemami sterowania i ułatwia szybką wymianę lub modernizację panelu.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że produkt jest wszechstronny i niezawodny niezależnie od klimatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego odporność na korozję i trudne warunki atmosferyczne. Zgodność z normami IP66, IP67, IP68 oraz IP69K zapewnia długowieczność komponentu. Dodatkowo, główka spełnia wymagania NEMA Typ 4X oraz 13, co jest standardem w zaawansowanych aplikacjach przemysłowych wymagających ochrony przed korozją i czynnikami zewnętrznymi.

Zastosowanie

Główka przełącznika ZB4BD7 znajduje szerokie zastosowanie w sektorach wymagających najwyższej niezawodności. Jest idealnym wyborem dla producentów maszyn (OEM), przemysłu chemicznego, spożywczego oraz morskiego. Dzięki trzem pozycjom i funkcji samopowrotu, doskonale sprawdza się w układach sterowania trybami pracy maszyn, gdzie wymagane jest chwilowe załączenie funkcji (np. impulsowe sterowanie silnikiem lub pozycjonowanie) z automatycznym powrotem do stanu neutralnego. Może być stosowana w pulpitach sterowniczych, szafach rozdzielczych oraz panelach operatorskich narażonych na częste mycie pod ciśnieniem.

Wskazówki Montażowe

Instalacja główki przełącznika Harmony XB4 jest intuicyjna i szybka dzięki systemowi montażu w standardowym otworze o średnicy 22,5 mm. Aby zapewnić optymalną szczelność i trwałość, należy postępować zgodnie z poniższymi wytycznymi:

• Upewnij się, że uszczelka jest prawidłowo osadzona przed dokręceniem pierścienia mocującego.
• Zalecany moment dokręcania nakrętki mocującej powinien być zgodny z dokumentacją techniczną Schneider Electric, aby uniknąć uszkodzenia gwintu przy zachowaniu pełnej szczelności.
• Dzięki modularności, główkę można łatwo połączyć z korpusami (adapterami) oraz blokami styków serii ZB4, co pozwala na dowolną konfigurację styków pomocniczych (NO/NC).
• Regularna kontrola wizualna stanu chromowanej ramki pozwoli na zachowanie estetyki i ochrony antykorozyjnej przez wiele lat eksploatacji.

FAQ

1. Czy główka ZB4BD7 zawiera w zestawie bloki styków?
Nie, produkt to sama główka przełącznika. Aby uzyskać kompletny łącznik, należy dokupić odpowiedni korpus z adapterem oraz bloki styków (np. ZBE101 lub ZBE102) w zależności od wymaganej konfiguracji elektrycznej.

2. Co oznacza funkcja samopowrotu z lewej do środka?
Oznacza to, że po przekręceniu uchwytu w lewą stronę i jego puszczeniu, mechanizm sprężynowy automatycznie przywróci przełącznik do pozycji środkowej (neutralnej). Pozycja prawa pozostaje stabilna lub zależy od konkretnej konfiguracji mechanizmu.

3. Czy przełącznik jest odporny na agresywne środki czyszczące?
Tak, dzięki wykonaniu z chromowanego metalu i wysokiemu stopniu ochrony IP69K, główka jest odporna na większość standardowych środków czyszczących stosowanych w przemyśle spożywczym, jednak zawsze zaleca się sprawdzenie tabeli odporności chemicznej materiałów.
