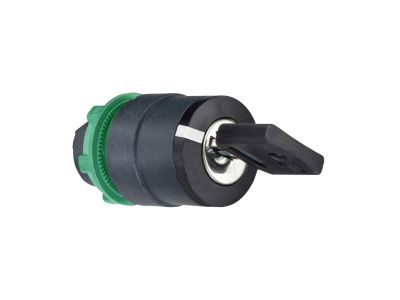

Główka przełącznika 3 pozycyjnego z kluczem z samopowrotem, plastikowa czarna Harmony XB5 | ZB5AG7 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3‑pozycyjnego z kluczem (nr 455) Schneider Electric Harmony XB5 ZB5AG7 zapewnia bezpieczne i selektywne sterowanie maszynami. Wyposażona w samopowrót (sprężyna powrotna do pozycji centralnej) oraz możliwość wyciągnięcia klucza w skrajnych pozycjach. Plastikowa, czarna ramka gwarantuje odporność na środki chemiczne i izolację elektryczną, a stopień ochrony IP66/IP66K pozwala na pracę w trudnych warunkach przemysłowych. Szeroki zakres temperatur od -40°C do 70°C umożliwia zastosowanie w wymagających środowiskach. Modułowa konstrukcja ułatwia serwisowanie i modyfikację.

• 3 pozycje z samopowrotem: zapewniają kontrolowany powrót do położenia neutralnego po zadziałaniu, co zwiększa bezpieczeństwo obsługi.
• Klucz nr 455 (wyciągany w lewej i prawej pozycji): ogranicza dostęp do wybranych trybów pracy tylko dla autoryzowanego personelu, zapobiegając nieuprawnionym zmianom.
• Stopień ochrony IP66/IP66K: odporność na pył, wodę (silne strumienie) i ciśnienie – idealna do mycia urządzeń w przemyśle spożywczym, chemicznym czy maszynowym.
• Plastikowa ramka: dobra izolacja elektryczna i wysoka odporność na agresywne chemikalia, dedykowana do instalacji wymagających separacji galwanicznej.
• Szeroki zakres temperatur pracy (-40°C do 70°C): niezawodne działanie w mroźnych halach magazynowych oraz gorących strefach produkcyjnych.

Zgodność z Normami

Główka przełącznika spełnia wymagania europejskich norm dotyczących aparatury sterowniczej oraz posiada certyfikat CE. Stopień ochrony IP66/IP66K potwierdza odporność na wnikanie pyłu i wody. Produkt zaprojektowany zgodnie ze standardami serii Harmony XB5.

Zastosowanie

Główka przełącznika z kluczem ZB5AG7 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest autoryzowane przełączanie trybów pracy maszyn i procesów. Sprawdza się w systemach wymagających wyższego poziomu bezpieczeństwa i kontroli dostępu.

• Sterowanie trybami pracy (auto/ręczne/test) w maszynach przemysłowych – dostęp tylko dla upoważnionego operatora.
• Selektywne włączanie/wyłączanie linii produkcyjnych, gdzie przypadkowa zmiana może prowadzić do awarii.
• Automatyka budynkowa – blokada dostępu do funkcji serwisowych lub alarmowych.
• Zastosowania w strefach mokrych (np. myjnie, przetwórstwo spożywcze) dzięki szczelności IP66/IP66K.

Wskazówki Montażowe

Montaż główki przełącznika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z bezwzględnym odłączeniem napięcia przed rozpoczęciem prac. Główkę montuje się w otworze o średnicy 22 mm (standard DIN) w obudowie lub panelu sterowniczym. Moment dokręcania nakrętki mocującej oraz dobór modułów stykowych (np. ZBE) należy przeprowadzić zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych do styków musi być dobrany do prądu obwodu – dane elektryczne znajdują się w karcie katalogowej konkretnego bloku stykowego.

FAQ

• Czy główka jest podświetlana? Główka ZB5AG7 nie posiada wbudowanego podświetlenia – jest to przełącznik mechaniczny. Podświetlany moduł świetlny (np. ZB5AV) można dołożyć samodzielnie w ramach kompatybilnej serii Harmony XB5.
• Jaki stopień ochrony ma główka? Główka posiada stopień ochrony IP66 oraz IP66K, co oznacza pyłoszczelność oraz ochronę przed silnymi strumieniami wody i myciem wysokociśnieniowym (zgodnie z danymi producenta).
• Ile pozycji ma przełącznik i jak działa samopowrót? Przełącznik ma 3 pozycje – lewą, środkową i prawą. Mechanizm samopowrotny automatycznie wraca do pozycji centralnej po zwolnieniu klucza. Klucz można wyciągnąć tylko w skrajnych pozycjach (lewej i prawej), co zwiększa bezpieczeństwo.
