Główka przełącznika 3 pozycyjnego z kluczem samopowrotem czarny metalowy Harmony XB4 | ZB4BG08 Schneider Electric

Opis i Kluczowe Cechy

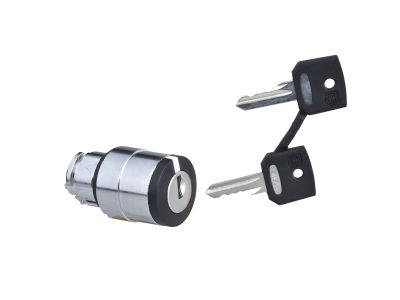

Główka przełącznika 3 pozycyjnego z kluczem samopowrotem Schneider Electric Harmony XB4 (symbol ZB4BG08) to element czołowy wykonany z chromowanej stali, przeznaczony do montażu w otworze 22 mm. Mechanizm sprężyny powrotnej z prawej do środkowej pozycji oraz możliwość wyjęcia klucza w lewej i środkowej pozycji zapewniają bezpieczne sterowanie dostępne tylko dla autoryzowanych operatorów. Dzięki metalowej ramce i wysokiej odporności na wnikanie (IP66/IP67/IP69/IP69K, Typ 4X) główka sprawdza się w wymagających środowiskach przemysłowych.

• Chromowana metalowa ramka: odporność na uderzenia, wibracje i korozję – gwarancja trwałości w trudnych warunkach eksploatacji.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X (NEMA): pełna odporność na kurz, strumienie wody, zanurzenie oraz mycie ciśnieniowe – możliwość stosowania w przemyśle spożywczym, morskim i chemicznym.
• Mechanizm samopowrotu (z prawej do środkowej): automatyczny powrót do pozycji neutralnej po zwolnieniu – zwiększa bezpieczeństwo operacji.
• Klucz wyjmowany w lewej i środkowej pozycji: uniemożliwia nieautoryzowaną zmianę trybu pracy – tylko uprawnieni operatorzy mogą przełączać maszynę.
• Zakres temperatur pracy od -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach, od mroźnych hali produkcyjnych po gorące procesy technologiczne.

Zgodność z Normami

Główka przełącznika ZB4BG08 spełnia wymagania międzynarodowych standardów, co potwierdzają certyfikaty morskie oraz deklaracje zgodności dla stopni ochrony IP66, IP67, IP69, IP69K i Typ 4X. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Główka przełącznika kluczykowego Harmony XB4 umożliwia bezpieczne wybieranie trybów pracy maszyn i procesów. Stosowana w połączeniu z modułami stykowymi (np. ZB4BZ…) tworzy kompletny przełącznik wyboru z kluczem.

• Sterowanie trybami pracy maszyn (np. Auto / Ręczne / Off) – dostęp tylko dla autoryzowanych pracowników.
• Blokada dostępu do funkcji serwisowych – uniemożliwienie przypadkowej zmiany stanu.
• Panele sterownicze w przemyśle ciężkim, morskim i spożywczym – odporność na wilgoć, pyły i agresywne środki czyszczące.
• Automatyka budynkowa i instalacje wymagające wysokiej klasy szczelności – np. w sterowniach, stacjach uzdatniania wody.

Wskazówki Montażowe

Montaż główki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Główkę montuje się w otworze panelu o średnicy 22 mm, a następnie zabezpiecza odpowiednim uchwytem i modułem stykowym (niedostarczone w komplecie). Moment dokręcania elementów mocujących oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy klucz można wyjąć we wszystkich pozycjach przełącznika? Nie. Klucz jest wyjmowany tylko w lewej i środkowej pozycji. W pozycji prawej pozostaje zablokowany, co uniemożliwia nieautoryzowane wyjęcie podczas pracy.
• Jakie stopnie ochrony IP posiada główka ZB4BG08? Główka spełnia wymagania IP66 (pyłoszczelność i ochrona przed silnymi strumieniami), IP67 (krótkotrwałe zanurzenie), IP69 oraz IP69K (mycie gorącą wodą pod wysokim ciśnieniem) oraz Typ 4X (NEMA).
• W jakim zakresie temperatur może pracować ta główka? Zakres temperatury pracy wynosi od -40°C do 70°C, co pozwala na stosowanie w warunkach ekstremalnych, np. w chłodniach lub w pobliżu pieców.
