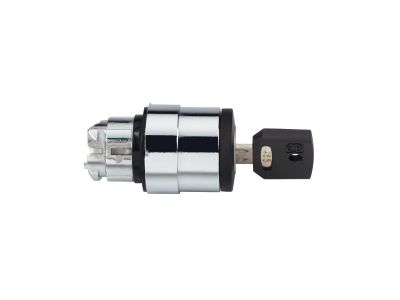

Główka przełącznika 3 pozycyjnego z kluczem nr 455 czarny metalowy Harmony XB4 | ZB4BG9 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3 pozycyjnego z kluczem Schneider Electric Harmony XB4 (symbol ZB4BG9) to element czołowy do przełączników z blokadą kluczową nr 455. Wyposażona w chromowaną metalową ramkę, zapewnia odporność na uderzenia i wibracje. Dzięki stopniowi ochrony IP66/IP66K nadaje się do pracy w trudnych warunkach przemysłowych. Klucz wyciągany w lewej pozycji uniemożliwia nieautoryzowaną zmianę trybu pracy. Główka kompatybilna z otworami 22 mm ułatwia integrację z istniejącymi panelami.

• 3 pozycje z zatrzymaniem i wyciągnięciem klucza (nr 455): Bezpieczeństwo – tylko autoryzowany operator może zmieniać tryb pracy; klucz wyciągany w lewej pozycji blokuje mechanizm.
• Metalowa ramka chromowana: Wytrzymałość mechaniczna – odporność na uderzenia, wibracje oraz korozję w wymagających środowiskach przemysłowych.
• Stopień ochrony IP66/IP66K: Odporność na pył, wodę i strumienie wodne pod ciśnieniem – niezawodność w instalacjach zewnętrznych, myciach i przemyśle spożywczym.
• Szeroki zakres temperatur pracy -40°C do +70°C: Gwarancja działania w ekstremalnych warunkach klimatycznych i przemysłowych.
• Kompatybilny z otworami 22 mm: Łatwa integracja z istniejącymi panelami sterowniczymi i standardowymi obudowami.

Zgodność z Normami

Główka przełącznika ZB4BG9 spełnia międzynarodowe standardy i certyfikaty, w tym certyfikację morską oraz stopnie ochrony IP66 i IP66K. Produkt posiada deklarację zgodności CE.

Zastosowanie

Główka przełącznika z kluczem znajduje zastosowanie wszędzie tam, gdzie wymagana jest autoryzacja operatora oraz odporność na trudne warunki. Idealna do:

• Sterowania maszynami przemysłowymi – zmiana trybów pracy tylko dla upoważnionych pracowników.
• Instalacji w przemyśle spożywczym i chemicznym – odporność na mycie wodą pod ciśnieniem (IP66K).
• Systemów bezpieczeństwa – blokada kluczowa zapobiega przypadkowemu przełączaniu.
• Automatyki budynkowej i stacji uzdatniania wody – szeroki zakres temperatur i odporność na warunki atmosferyczne.

Wskazówki Montażowe

Montaż główki przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Główkę montuje się w otworze o średnicy 22 mm w panelu lub obudowie. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz kompatybilnego modułu stykowego.

FAQ

• Czy główka jest podświetlana? Nie, model ZB4BG9 nie posiada podświetlenia. Jest to główka z kluczem bez elementów świetlnych. W razie potrzeby sygnalizacji należy zastosować oddzielny moduł świetlny z serii Harmony XB4.
• Jaki stopień ochrony ma ten produkt? Główka posiada stopień ochrony IP66 oraz IP66K, co oznacza odporność na pył, silne strumienie wody (w tym mycie ciśnieniowe) oraz warunki atmosferyczne.
• Jaki tryb pracy styku – czy to przełącznik dwustabilny czy chwilowy? To tylko główka przełącznika – nie zawiera modułu stykowego. Tryb pracy (chwilowy, podtrzymanie, przełączanie) zależy od zastosowanego modułu stykowego (np. ZB4BZ...). Główka współpracuje z modułami o trzech pozycjach (w tym lewa pozycja wyciągnięcia klucza).
