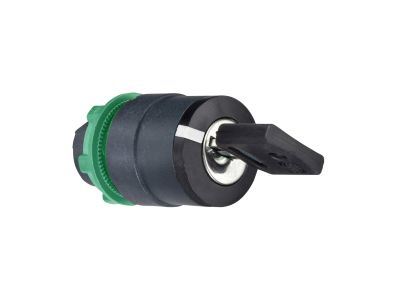

Główka przełącznika 3 pozycyjnego z kluczem nr 455 czarna plastikowa Harmony XB5 | ZB5AG0 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 3 pozycyjnego z kluczem nr 455 Schneider Electric Harmony XB5 (symbol ZB5AG0) to element czołowy przeznaczony do montażu w kompletnych przełącznikach wyboru z kluczem. Wykonana z czarnego tworzywa sztucznego, zapewnia wysoką odporność na środki chemiczne oraz izolację elektryczną. Dzięki stopniowi ochrony IP66 i IP66K może pracować w trudnych warunkach przemysłowych, a zakres temperatur od -40°C do 70°C gwarantuje niezawodność w ekstremalnych środowiskach. Główka oferuje trzy położenia z możliwością wyciągnięcia klucza w każdym z nich, co umożliwia bezpieczne blokowanie dostępu do wybranych trybów pracy.

• Stopień ochrony IP66 / IP66K: odporność na kurz, wodę, uderzenia i wibracje – główka zachowuje szczelność w warunkach mycia ciśnieniowego i pracy na zewnątrz.
• Plastikowa ramka: wysoka odporność na chemikalia oraz doskonała izolacja elektryczna, idealna do instalacji wymagających separacji galwanicznej.
• Klucz nr 455 wyciągany w każdej pozycji: autoryzowany dostęp do maszyny tylko dla uprawnionych operatorów – zwiększa bezpieczeństwo procesu.
• Szeroki zakres temperatur pracy (-40°C do +70°C): niezawodne działanie w ekstremalnych warunkach, od mrozu po gorące hale produkcyjne.
• Kompatybilność z otworami 22 mm: pasuje do standardowych paneli sterowniczych i obudów – łatwa integracja z istniejącymi systemami.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Główka zaprojektowana w standardzie DIN do montażu w otworze 22 mm, co zapewnia zgodność z powszechnie stosowanymi systemami aparatury sterowniczej.

Zastosowanie

Główka przełącznika z kluczem ZB5AG0 znajduje zastosowanie wszędzie tam, gdzie wymagana jest autoryzacja dostępu do trybów pracy maszyny – od prostych aplikacji przemysłowych po zaawansowane linie produkcyjne.

• Sterowanie maszynami i urządzeniami z wymogiem selektywnego dostępu (np. blokada trybu serwisowego).
• Przełączanie trybów pracy w procesach produkcyjnych (automat, ręczny, wyłączony) – tylko dla uprawnionych operatorów.
• Zabezpieczenie przed przypadkową ingerencją w ustawienia paneli operatorskich w przemyśle spożywczym, chemicznym lub farmaceutycznym.
• Autoryzowane odłączanie zasilania w aplikacjach wymagających potwierdzenia tożsamości przed zmianą stanu.

Wskazówki Montażowe

Montaż główki przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Główkę montuje się w otworze o średnicy 22 mm w płycie czołowej obudowy. Należy użyć dedykowanego korpusu stykowego (np. z serii XB5) i dokręcić pierścień mocujący zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodów doprowadzających do bloku stykowego należy dobrać do spodziewanego prądu roboczego (zgodnie z danymi korpusu). Przed rozpoczęciem prac upewnij się, że instalacja jest odłączona od zasilania.

FAQ

• Czy główka ZB5AG0 jest kompletnym przełącznikiem? Nie, jest to element czołowy (nasadka) wymagająca zamówienia korpusu stykowego oraz ewentualnie bloków styków. Główka pasuje do wszystkich kompletnych przełączników wyboru z kluczem serii Harmony XB5 z mechanizmem 3 pozycyjnym.
• Jaki stopień ochrony ma główka po zamontowaniu? Deklarowany stopień ochrony IP66 oraz IP66K (odporność na mycie strumieniem wody pod ciśnieniem) dotyczy całego zestawu (główka + korpus) przy prawidłowym montażu. Dla zachowania klasy ochrony należy stosować uszczelki i pierścienie zalecane przez producenta.
• W jakich pozycjach można wyciągnąć klucz? Klucz nr 455 można wyjąć w lewej, środkowej i prawej pozycji przełącznika – umożliwia to blokowanie wybranego trybu pracy i uniemożliwia zmianę bez wkładania klucza.
