Główka przełącznika 2 pozycyjnego zielony plastikowa Harmony XB5 | ZB5AD203 Schneider Electric

Opis i Kluczowe Cechy

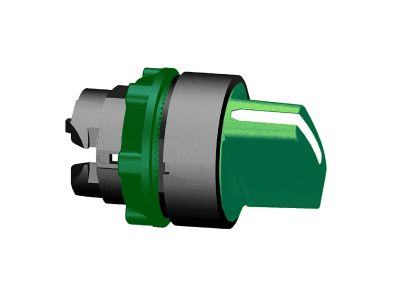

Główka przełącznika 2-pozycyjnego zielona w ramce plastikowej Schneider Electric Harmony XB5 (symbol ZB5AD203) to ergonomiczny element czołowy przeznaczony do montażu w otworze 22 mm. Zapewnia niezawodne przełączanie między dwoma pozycjami z mechanizmem zatrzymania, co pozwala na precyzyjne ustawienie trybu pracy urządzenia. Dzięki stopniowi ochrony IP69K główka jest odporna na kurz, wodę, wibracje i mycie wysokociśnieniowe, a szeroki zakres temperatur pracy od -40°C do 70°C umożliwia stosowanie w ekstremalnych warunkach.

• Stopień ochrony IP69K: Gwarantuje pyłoszczelność i odporność na strumienie wody pod wysokim ciśnieniem – idealna do przemysłu spożywczego, myjni i środowisk o dużej wilgotności.
• Plastikowa ramka: Zapewnia izolację elektryczną oraz doskonałą odporność na działanie środków chemicznych, co zwiększa bezpieczeństwo i trwałość instalacji.
• Kompatybilność z otworem 22 mm: Standardowy wymiar montażowy umożliwia łatwą integrację z istniejącymi panelami sterowniczymi i obudowami.
• Szeroki zakres temperatur (-40°C do 70°C): Umożliwia niezawodną pracę w warunkach skrajnego mrozu lub upału, bez ryzyka degradacji materiału.
• Mechanizm zatrzymania pozycji: Stabilne utrzymanie wybranej pozycji zapobiega przypadkowemu przestawieniu, co zwiększa bezpieczeństwo obsługi.

Zgodność z Normami

Główka przełącznika ZB5AD203 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP69K potwierdza odporność na pył i wodę, zgodnie z wymaganiami normy IEC/EN 60529. Produkt spełnia wymagania dyrektyw niskonapięciowej (LVD) i EMC, co gwarantuje bezpieczne użytkowanie w instalacjach przemysłowych.

Zastosowanie

Główka przełącznika Harmony XB5 jest elementem modułowym, który po połączeniu z odpowiednim blokiem stykowym (np. serii ZB5AZ) tworzy kompletny przełącznik wyboru. Znajduje zastosowanie w systemach sterowania i sygnalizacji wymagających selektywnego ustawiania trybów pracy.

• Przełączanie trybów pracy maszyn i urządzeń (np. automatyczny/ręczny, start/stop).
• Sterowanie sekwencjami w automatyce budynkowej (ogrzewanie, wentylacja, oświetlenie).
• Wybór nastaw w liniach produkcyjnych w przemyśle spożywczym i chemicznym – odporność na mycie ciśnieniowe i agresywne substancje.
• Panele operatorskie w trudnych warunkach (myjnie, zakłady mleczarskie, hale przemysłowe).

Wskazówki Montażowe

Montaż główki przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Główkę mocuje się w otworze o średnicy 22 mm w płycie czołowej obudowy, a następnie zabezpiecza pierścieniem mocującym. Moment dokręcania oraz parametry połączeń (przekrój przewodów, typ modułu stykowego) należy dobierać zgodnie z dokumentacją techniczną producenta. W przypadku montażu w środowisku wilgotnym lub agresywnym chemicznie należy zadbać o odpowiednie uszczelnienie tyłu panelu.

FAQ

• Czy główka ZB5AD203 zawiera styki? Nie. Jest to wyłącznie element czołowy (główka) przeznaczony do współpracy z dedykowanymi modułami stykowymi serii Harmony XB5 (np. ZB5AZ101, ZB5AZ102). Aby uzyskać funkcję przełącznika, należy dobrać odpowiedni blok stykowy i zamontować go z tyłu.
• Jaki stopień ochrony ma główka? Stopień ochrony IP69K oznacza pełną pyłoszczelność oraz odporność na działanie strumieni wody pod wysokim ciśnieniem i w wysokiej temperaturze. Główka nadaje się do mycia ciśnieniowego w aplikacjach przemysłowych.
• W jakim zakresie temperatur może pracować główka? Zakres temperatur pracy wynosi od -40°C do 70°C, co pozwala na stosowanie w warunkach skrajnych (np. chłodnie, hale produkcyjne w klimacie gorącym).
