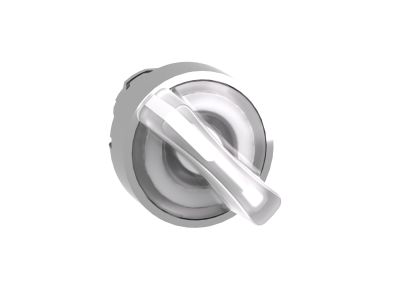

Główka przełącznika 2 pozycyjnego z samopowrotem LED biała metalowa Harmony XB4 | ZB4BK1413 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 2-pozycyjnego z samopowrotem LED ZB4BK1413 firmy Schneider Electric to element czołowy serii Harmony XB4, przeznaczony do montażu w otworze 22 mm. Wyposażona w białą metalową ramkę i wbudowaną diodę LED, zapewnia wyraźną sygnalizację stanu pracy oraz ergonomiczne sterowanie maszynami. Mechanizm samopowrotny (z pozycji prawej do lewej) gwarantuje automatyczny powrót do pozycji spoczynkowej po zwolnieniu uchwytu.

• Wbudowana dioda LED: zapewnia czytelną sygnalizację stanu pracy nawet w słabo oświetlonych pomieszczeniach, ułatwiając operatorowi kontrolę nad procesem.
• Metalowa ramka chromowana: wysoka odporność na uderzenia i wibracje, idealna do zastosowań w trudnych warunkach przemysłowych.
• Stopień ochrony IP69K: odporność na kurz, wodę oraz mycie ciśnieniowe – produkt sprawdza się w środowiskach o wysokim zapyleniu i wilgotności.
• Samopowrót (sprężynowy): po zwolnieniu uchwytu główka automatycznie wraca do pozycji spoczynkowej, co zwiększa bezpieczeństwo i precyzję sterowania.
• Szeroki zakres temperatur -40°C do 70°C: niezawodna praca w ekstremalnych warunkach klimatycznych, od mrozu po upał.

Zgodność z Normami

Główka przełącznika ZB4BK1413 spełnia wymagania międzynarodowych standardów i certyfikatów, w tym certyfikację morską. Posiada stopnie ochrony IP66, IP67, IP69, IP69K oraz NEMA Typ 4X, co potwierdza jej odporność na czynniki zewnętrzne. Produkt jest oznaczony znakiem CE i przeznaczony do stosowania zgodnie z obowiązującymi przepisami.

Zastosowanie

Główka przełącznika z samopowrotem i podświetleniem LED znajduje zastosowanie w różnorodnych układach sterowania i sygnalizacji. Dzięki modułowej budowie serii Harmony XB4 może być łączona z kompatybilnymi modułami stykowymi i adapterami.

• Sterowanie maszynami przemysłowymi – wybór trybów pracy z wyraźnym potwierdzeniem wizualnym.
• Automatyka budynkowa – przełączanie stanów urządzeń (np. wentylacja, oświetlenie) z sygnalizacją LED.
• Impulsy sterujące do styczników, przekaźników lub PLC – samopowrót umożliwia chwilowe załączenie.
• Sygnalizacja stanu w wiatach, halach produkcyjnych i innych miejscach o ograniczonej widoczności.

Wskazówki Montażowe

Montaż główki przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Główkę montuje się w otworze o średnicy 22 mm w płycie czołowej lub obudowie, stosując odpowiedni moduł stykowy (np. ZB4BZ...) i pierścień mocujący. Moment dokręcania oraz przekrój przewodów – zgodnie z dokumentacją producenta. Po instalacji sprawdź poprawność działania i szczelność.

FAQ

• Czy główka ZB4BK1413 jest samopowrotna? Tak, posiada mechanizm sprężynowy, który po zwolnieniu uchwytu automatycznie wraca z pozycji prawej do lewej (pozycja spoczynkowa).
• Jaki stopień ochrony ma ta główka? Stopień ochrony IP69K, dodatkowo IP66, IP67, IP69 oraz NEMA Typ 4X – zapewnia odporność na kurz, wodę i mycie ciśnieniowe.
• Czy można zamontować główkę bezpośrednio na szynie DIN? Nie, główkę montuje się w otworze 22 mm w płycie czołowej lub obudowie. Do współpracy z szyną DIN wymagany jest odpowiedni adapter i moduł stykowy z podstawą.
