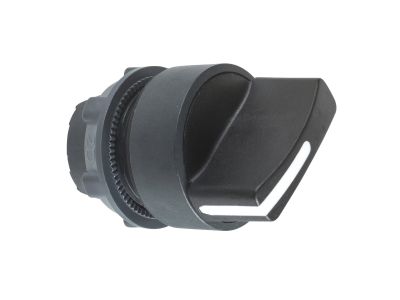

Główka przełącznika 2-pozycyjnego z samopowrotem, czarna plastikowa, Harmony XB5 | ZB5AD4 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 2-pozycyjnego Schneider Electric z serii Harmony XB5 o numerze katalogowym ZB5AD4 to profesjonalny element sterowniczy zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mechanizmem samopowrotu z pozycji prawej do lewej, co jest kluczowe w układach wymagających chwilowego sygnału sterującego. Wykonanie z wysokiej jakości tworzywa sztucznego (plastikowa ramka) gwarantuje doskonałą izolację elektryczną oraz wyjątkową odporność na agresywne środki chemiczne, co czyni go idealnym rozwiązaniem dla przemysłu spożywczego, farmaceutycznego oraz chemicznego.

• Ergonomia i Design: Standardowy czarny uchwyt zapewnia pewny chwyt nawet w rękawicach roboczych, minimalizując ryzyko błędów operatora.
• Wytrzymałość Środowiskowa: Stopień ochrony IP69K oznacza pełną pyłoszczelność oraz odporność na wysokociśnieniowe czyszczenie gorącą wodą, co jest standardem w higienicznych procesach produkcyjnych.
• Trwałość Mechaniczna: Konstrukcja odporna na uderzenia i wibracje zapewnia długowieczność urządzenia w trudnych warunkach pracy maszynowej.
• Szeroki Zakres Temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C pozwala na montaż zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w obwodach sterowania. Główka ZB5AD4 spełnia wymagania norm dotyczących aparatury niskonapięciowej, a jej certyfikacja IP69K oraz odporność na uderzenia są zgodne z najwyższymi standardami przemysłowymi. Dzięki modułowej konstrukcji Harmony XB5, element ten jest w pełni kompatybilny z korpusami i stykami serii XB5, co ułatwia proces certyfikacji całych pulpitów sterowniczych.

Zastosowanie

Przełącznik ZB5AD4 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki i sterowania. Dzięki funkcji samopowrotu idealnie nadaje się do:

• Ręcznego wyzwalania cykli pracy maszyn (np. start sekwencji).
• Sterowania impulsowego w układach logiki przekaźnikowej lub sterownikach PLC.
• Aplikacji wymagających wysokiej higieny, gdzie stosowane są silne detergenty i mycie pod ciśnieniem.
• Modernizacji istniejących paneli sterowniczych dzięki standardowej średnicy montażowej 22 mm.

Wskazówki Montażowe

Instalacja główki przełącznika jest intuicyjna i szybka dzięki modułowej architekturze systemu Harmony XB5. Poniżej znajdują się kluczowe wytyczne montażowe:

• Otwór Montażowy: Należy przygotować standardowy otwór o średnicy 22,5 mm.
• Mocowanie: Główka jest montowana w otworze i blokowana za pomocą nakrętki mocującej, co zapewnia stabilność nawet przy silnych wibracjach.
• Łączenie z Korpusem: Zatrzaskowy system łączenia z blokiem styków pozwala na montaż bez użycia specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Orientacja: Należy zwrócić uwagę na prawidłowe ustawienie główki względem osi pionowej, aby zapewnić właściwy kierunek powrotu sprężynowego (z prawej do lewej).

FAQ

• Czy główka ZB5AD4 zawiera blok styków? Nie, oferta dotyczy samej główki przełącznika. Należy osobno dobrać odpowiedni korpus z adapterem oraz bloki styków (np. NO lub NC) w zależności od potrzeb aplikacji.
• Czy plastikowa ramka jest wystarczająco wytrzymała? Tak, zastosowane tworzywo sztuczne jest odporne na uderzenia i korozję chemiczną, a dodatkowo zapewnia lepszą izolację elektryczną niż wersje metalowe w określonych środowiskach.
• Jaka jest różnica między IP67 a IP69K w tym produkcie? IP69K to najwyższy stopień ochrony, który gwarantuje, że urządzenie wytrzyma nie tylko zanurzenie, ale przede wszystkim intensywne mycie strumieniem wody pod wysokim ciśnieniem i w wysokiej temperaturze.
