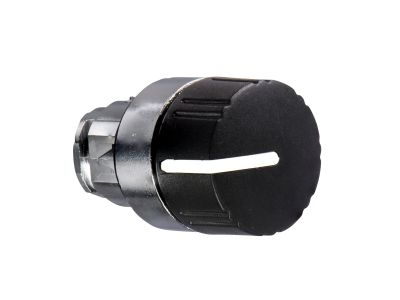

Główka przełącznika 2 pozycyjnego z pokrętłem czarny metalowy Harmony XB4 | ZB4BD29 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 2-pozycyjnego z pokrętłem Schneider Electric Harmony XB4, oznaczona symbolem ZB4BD29, to metalowy element przedni przeznaczony do montażu w otworze 22 mm na kompatybilnych korpusach przełączników wyboru. Dzięki czarnemu radełkowanemu pokrętłu i chromowanej metalowej ramce zapewnia ergonomiczną obsługę i wysoką trwałość w wymagających środowiskach. Stopień ochrony IP69K gwarantuje odporność na działanie strumienia wody pod wysokim ciśnieniem, kurz, uderzenia i wibracje, a szeroki zakres temperatur pracy od -40°C do 70°C umożliwia stosowanie w ekstremalnych warunkach.

• Stopień ochrony IP69K: Odporność na wnikanie pyłu i działanie wody pod wysokim ciśnieniem – idealna w przemyśle spożywczym, myjniach i instalacjach narażonych na agresywne czyszczenie.
• Metalowa ramka chromowana: Wytrzymałość mechaniczna na uderzenia i wibracje, zapewniająca długą żywotność w ciężkich warunkach przemysłowych i morskich.
• Zakres temperatur -40°C do 70°C: Niezawodne działanie w bardzo niskich i wysokich temperaturach, np. w chłodniach lub gorących halach produkcyjnych.
• Otwór montażowy 22 mm: Kompatybilność z szeroką gamą korpusów przełączników Harmony XB4 – łatwa integracja z istniejącymi panelami sterowania.
• Radełkowane pokrętło z mechanizmem zatrzymania: Precyzyjna zmiana położenia w 2 pozycjach, wyraźne wyczucie punktu przełączenia dla operatora.

Zgodność z Normami

Główka przełącznika ZB4BD29 spełnia wymagania stopni ochrony IP66, IP67, IP69 oraz IP69K, a także Typ 4X wg NEMA. Posiada certyfikację morską, co potwierdza odporność na działanie trudnych warunków środowiskowych. Produkt jest zgodny z europejskimi normami bezpieczeństwa i opatrzony znakiem CE.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej główka przełącznika sprawdza się w instalacjach przemysłowych i komercyjnych wymagających niezawodnego interfejsu operatora. Typowe zastosowania obejmują:

• Sterowanie maszynami w przemyśle spożywczym, chemicznym i farmaceutycznym – odporność na mycie wysokociśnieniowe.
• Ustawianie trybów pracy (automatyczny/ręczny) w instalacjach wodociągowych, wentylacyjnych i pompowych.
• Zastosowania morskie i offshore – odporność na słoną mgłę, wibracje i wahania temperatur.
• Pulpity sterownicze w stacjach uzdatniania wody, myjniach samochodowych i halach produkcyjnych o podwyższonym zapyleniu.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę przełącznika należy zamontować w otworze o średnicy 22 mm w panelu, a następnie dokręcić pierścień mocujący zgodnie z dokumentacją producenta. Moment dokręcania musi być zgodny z zaleceniami Schneider Electric. Przed montażem należy upewnić się, że korpus przełącznika (body) jest kompatybilny z wybraną główką.

FAQ

• Czy główka ma podświetlenie LED? Nie. Główka ZB4BD29 nie jest wyposażona w elementy świetlne. W celu uzyskania sygnalizacji świetlnej należy zastosować dedykowaną główkę z modułem LED z tej samej serii Harmony XB4.
• Jaki jest stopień ochrony główki? Produkt posiada stopień ochrony IP66, IP67, IP69 i IP69K oraz Typ 4X wg NEMA – jest pyłoszczelny i odporny na działanie strumienia wody pod wysokim ciśnieniem (IP69K) oraz zanurzenie tymczasowe (IP67).
• Czy główka określa tryb pracy styku? Nie. Główka jest elementem przednim – to korpus przełącznika (body) decyduje o trybie pracy styków (np. chwilowy, podtrzymanie). Główka ZB4BD29 pasuje do korpusów z mechanizmem zatrzymania (stay-put), co zapewnia utrzymanie wybranej pozycji.
