Główka przełącznika 2 pozycyjnego z kluczem nr 458A z samopowrotem metalowy Harmony XB4 | ZB4BG610 Schneider Electric

Opis i Kluczowe Cechy

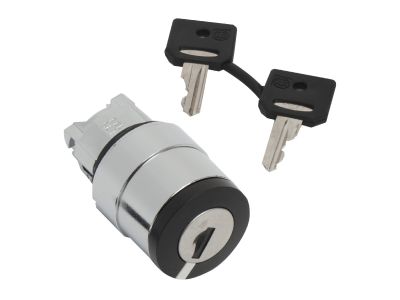

Główka przełącznika 2‑pozycyjnego z kluczem Schneider Electric Harmony XB4 (symbol ZB4BG610) to metalowy, chromowany element czołowy przeznaczony do montażu w otworze 22 mm. Wyposażona w klucz nr 458A, który po przekręceniu w prawo uruchamia mechanizm samopowrotu – po zwolnieniu klucz wraca do lewej pozycji. Dzięki wysokiej odporności (IP66, IP67, IP69, IP69K) i szerokiemu zakresowi temperatur (-40°C do 70°C) sprawdza się w najbardziej wymagających aplikacjach przemysłowych.

• Metalowa, chromowana ramka: zapewnia doskonałą odporność na uderzenia, wibracje i korozję – idealna do pracy w trudnych warunkach mechanicznych i środowiskowych.
• Klucz nr 458A z samopowrotem: gwarantuje, że dostęp do przełączania trybów mają tylko uprawnione osoby; po zwolnieniu główka wraca do pozycji początkowej, co zwiększa bezpieczeństwo procesowe.
• Stopień ochrony IP66 / IP67 / IP69 / IP69K oraz Typ 4X: pyłoszczelność, ochrona przed silnymi strumieniami wody i czyszczeniem ciśnieniowym – możliwość stosowania w myjkach, na zewnątrz i w przemyśle spożywczym.
• Kompatybilność z otworem 22 mm: pasuje do standardowych modułów stykowych i obudów serii Harmony XB4, co ułatwia rozbudowę i wymianę bez przeróbek panelu.
• Szeroki zakres temperatur pracy od -40°C do 70°C: niezawodne działanie w chłodniach, gorących halach produkcyjnych i klimatach o dużych amplitudach termicznych.

Zgodność z Normami

Główka przełącznika ZB4BG610 została zaprojektowana zgodnie z międzynarodowymi standardami i posiada certyfikację morską, co potwierdza jej odporność na specyficzne warunki okrętowe oraz ogólną zgodność z wymogami europejskimi (znak CE). Posiada również atesty IP66, IP67, IP69, IP69K oraz klasyfikację Type 4X (NEMA).

Zastosowanie

Główka przełącznika z kluczem jest elementem interfejsu operatora – wymaga uzupełnienia o moduł stykowy (np. ZB4BZ…). Znajduje zastosowanie wszędzie tam, gdzie sterowanie musi być zastrzeżone dla autoryzowanego personelu.

• Autoryzowane przełączanie trybów pracy maszyny (np. ręczny/automatyczny, start/stop) – tylko osoby z kluczem mogą zmienić stan.
• Sterowanie procesami w przemyśle spożywczym, chemicznym i farmaceutycznym, gdzie wymagane jest zmywanie ciśnieniowe (IP69K).
• Praca w instalacjach zewnętrznych i morskich – odporność na sól, wilgoć i skrajne temperatury.
• Zastosowania w systemach bezpieczeństwa, gdzie samopowrót zapewnia automatyczne wyłączenie po zwolnieniu klucza.

Wskazówki Montażowe

Montaż i podłączenie główki przełącznika (wraz z modułem stykowym) mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Element mocuje się w otworze 22 mm na panelu lub szafie sterowniczej. Moment dokręcania nakrętki oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji technicznej producenta. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego zastosowanego modułu stykowego.

FAQ

• Czy główka ZB4BG610 zawiera moduł stykowy? Nie, jest to wyłącznie część czołowa (główka) przełącznika. Aby uzyskać kompletny przełącznik, należy dobrać odpowiedni moduł stykowy z serii Harmony XB4 (np. ZB4BZ…).
• Jaki jest stopień ochrony główki? Główka spełnia wymogi IP66, IP67, IP69 oraz IP69K, a także Type 4X. Oznacza to pełną pyłoszczelność i ochronę przed silnymi strumieniami wody, myciem ciśnieniowym oraz warunkami korozyjnymi.
• Jak działa mechanizm samopowrotu? Po przekręceniu klucza w prawo i zwolnieniu sprężyna samoczynnie wraca główkę do lewej pozycji wyjściowej. Klucz zostaje zablokowany w pozycji lewej – nie można go wyjąć w żadnej innej pozycji.
