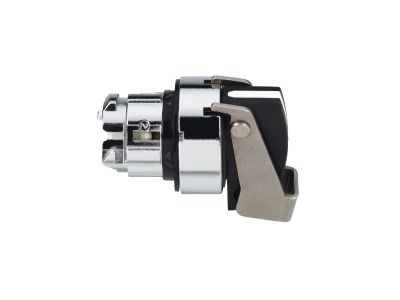

Główka przełącznika 2 pozycyjnego z długim piórkiem kłódka czarna metalowa Harmony XB4 | ZB4BJ291 Schneider Electric

Opis i Kluczowe Cechy

Główka przełącznika 2-pozycyjnego z długim piórkiem blokowanym kłódką Schneider Electric Harmony XB4 (symbol ZB4BJ291) to element sterowniczy przeznaczony do montażu w otworze 22 mm. Wykonana z wytrzymałego tworzywa z metalową chromowaną ramką, zapewnia ergonomiczny interfejs do bezpiecznego przełączania trybów pracy maszyn. Dzięki certyfikatowi IP69K oraz zakresowi temperatury otoczenia od -40°C do 70°C głowica sprawdza się nawet w ekstremalnych warunkach przemysłowych i spożywczych.

• 2 pozycje z blokadą w lewej pozycji: umożliwia fizyczne zablokowanie wybranego trybu pracy za pomocą kłódki – zwiększa bezpieczeństwo podczas konserwacji i serwisowania.
• Długie piórko z możliwością zamykania na kłódkę: pozwala autoryzowanemu personelowi na pewne ustawienie i zabezpieczenie przełącznika przed przypadkową zmianą pozycji.
• Stopień ochrony IP69K: odporność na wnikanie pyłu, wody oraz działanie strumieni gorącej wody pod wysokim ciśnieniem – idealne dla przemysłu spożywczego, myjni i innych agresywnych środowisk.
• Metalowa chromowana ramka (22 mm): zwiększa wytrzymałość mechaniczną na uderzenia i wibracje, a także nadaje estetyczny wygląd panelom sterowniczym.
• Szeroki zakres temperatury pracy (-40°C do 70°C): gwarantuje niezawodne działanie w instalacjach zewnętrznych, chłodniach lub przy maszynach pracujących w podwyższonej temperaturze.

Zgodność z Normami

Głowica przełącznika Harmonii XB4 ZB4BJ291 spełnia wymagania międzynarodowych norm i posiada certyfikację morską. Urządzenie jest certyfikowane zgodnie z IP66, IP67, IP69 oraz IP69K, a także Typ 4X. Posiada oznaczenie CE i jest zgodne z europejskimi standardami bezpieczeństwa dla aparatury sterowniczej niskiego napięcia.

Zastosowanie

Głowica przełącznika 2-pozycyjnego z blokadą kłódkową znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i jednoznaczne ustawienie trybu pracy urządzenia przez upoważniony personel. Doskonale sprawdza się w instalacjach przemysłowych, maszynach produkcyjnych i systemach automatyki budynkowej.

• Blokada trybu pracy maszyny (np. główne załączanie/wyłączanie) – uniemożliwia nieautoryzowaną zmianę stanu podczas konserwacji.
• Sterowanie sekwencyjne w liniach produkcyjnych, gdzie wymagana jest fizyczna blokada wyboru trybu.
• Instalacje w trudnych środowiskach – przemysł spożywczy, chemiczny, morski – dzięki wysokiej odporności na wilgoć i detergenty (IP69K).
• Panele operatorskie w stacjach uzdatniania wody, myjniach, węzłach cieplnych – gdzie występują ekstremalne temperatury i mycie ciśnieniowe.

Wskazówki Montażowe

Montaż głowicy przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania od całego układu sterowania. Głowicę montuje się w otworze montażowym o średnicy 22 mm w płycie czołowej obudowy (zgodnie z profilem montażowym Harmony XB4). Nie wymaga dodatkowego wspornika – należy ją wcisnąć do oporu i zabezpieczyć pierścieniem dociskowym (w zestawie). Moment dokręcania oraz przekrój przewodów dobieraj zgodnie z dokumentacją producenta dla zastosowanego modułu styków.

FAQ

• Czy głowica ma podświetlenie LED? Nie, głowica ZB4BJ291 jest elementem bez własnego źródła światła. Podświetlone wersje głowic dostępne są w serii Harmony XB4 z odpowiednim modułem LED (np. ZB4B…).
• Jaki stopień ochrony ma głowica? Producent deklaruje stopień ochrony IP66, IP67, IP69 oraz IP69K (dla całego zespołu po zamontowaniu odpowiedniej uszczelki). Oznacza to pełną odporność na pył, zanurzenie i mycie wysokociśnieniowe gorącą wodą.
• Czy głowica może pracować jako przełącznik zatrzymania awaryjnego? Głowica ma 2 pozycje z blokadą w lewej pozycji, ale nie jest przeznaczona do funkcji wyłącznika awaryjnego (Emergency Stop). Do zastosowań bezpieczeństwa należy wybrać głowicę z symbolem czerwonego grzybka.
