Główka bezpiecznikowa DIAZED DII 25 A AC DC 500 V ceramika z otworem kontrolnym | 5SH122 Siemens

Alternatywny kod produktu: 5SH122

Opis i Kluczowe Cechy

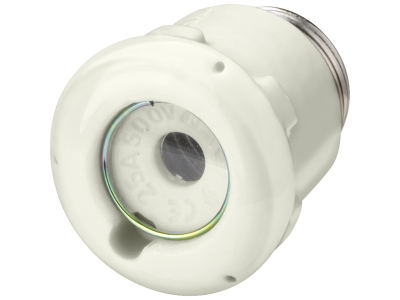

Główka bezpiecznikowa DIAZED DII firmy Siemens (symbol 5SH122) to ceramiczny element systemu SENTRON przeznaczony do montażu wkładek bezpiecznikowych DIAZED DII. Zaprojektowana na prąd znamionowy 25 A i napięcie 500 V AC/DC, zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w rozdzielnicach oraz rozdzielniach przemysłowych. Wyposażona w otwór kontrolny umożliwia szybką wizualną kontrolę stanu wkładki bez demontażu.

• Prąd znamionowy 25 A: Gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, skutecznie zabezpieczając instalację i odbiorniki przed skutkami przeciążeń i zwarć.
• Napięcie znamionowe 500 V AC/DC: Szeroki zakres napięć roboczych – zarówno w instalacjach prądu przemiennego, jak i stałego – zapewnia uniwersalność zastosowania.
• Obudowa ceramiczna z otworem kontrolnym: Wysoka odporność termiczna i mechaniczna; otwór kontrolny pozwala na błyskawiczne sprawdzenie ciągłości wkładki bez konieczności wykręcania.
• System DIAZED DII (wielkość DII): Pasuje do standardowych cokołów i gniazd DIAZED, umożliwiając łatwą wymianę wkładek – obsługa możliwa również przez osoby nieprzeszkolone.
• Kompatybilność z systemem SENTRON: Element kompleksowego portfolio Siemens dedykowanego ochronie instalacji elektrycznych, zapewniający spójność i niezawodność w całej rozdzielnicy.

Zgodność z Normami

Główka bezpiecznikowa DIAZED DII 5SH122 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Element został zaprojektowany zgodnie z ogólnymi standardami DIN dla systemów bezpiecznikowych DIAZED, co gwarantuje kompatybilność i bezpieczeństwo stosowania w instalacjach niskiego napięcia.

Zastosowanie

Główka bezpiecznikowa DIAZED DII 25 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa w obwodach o prądzie do 25 A. Sprawdza się zarówno w rozdzielnicach przemysłowych, jak i w instalacjach domowych – system DIAZED dopuszczony jest do obsługi przez osoby nieprzeszkolone.

• Ochrona obwodów w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie linii zasilających maszyny, urządzenia technologiczne i instalacje oświetleniowe o umiarkowanym poborze prądu.
• Stosowanie w układach potrzeb własnych rozdzielni, gdzie wymagana jest szybka wizualna kontrola stanu bezpiecznika.
• Element zapasowy lub modernizacyjny w starszych instalacjach wykorzystujących system DIAZED – łatwo dostępny i prosty w montażu.

Wskazówki Montażowe

Montaż główki bezpiecznikowej DIAZED DII 5SH122 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i zabezpieczyć przed przypadkowym załączeniem. Główkę wkręca się w odpowiedni cokół DIAZED DII (np. na szynie TH35 lub płycie montażowej) zgodnie z instrukcją producenta. Moment dokręcania oraz przekrój przewodów muszą być dobrane zgodnie z dokumentacją techniczną – w przypadku przekroczenia dopuszczalnych wartości istnieje ryzyko przegrzania styków. Po zamontowaniu wkładki bezpiecznikowej sprawdź poprawność osadzenia oraz działanie otworu kontrolnego.

FAQ

• Czy główka 5SH122 posiada wbudowany wskaźnik zadziałania bezpiecznika? Tak, ceramiczna obudowa wyposażona jest w otwór kontrolny, przez który można wizualnie ocenić stan wkładki bez konieczności jej wykręcania – po zadziałaniu bezpiecznika widać przerwę w topiku.
• Jaki stopień ochrony (IP) ma ta główka bezpiecznikowa? Producent nie podaje konkretnej wartości IP dla samej główki. Standardowo montuje się ją wewnątrz rozdzielnic o stopniu ochrony minimum IP20, co chroni przed przypadkowym dotknięciem elementów pod napięciem.
• Czy mogę stosować wkładki innych producentów w tej główce? Główka DIAZED DII 5SH122 jest przystosowana do wkładek bezpiecznikowych DIAZED DII zgodnych z normą DIN. Dla zachowania parametrów znamionowych (25 A, 500 V) oraz gwarancji bezpieczeństwa zaleca się stosowanie oryginalnych wkładek Siemensa lub innych certyfikowanych zamienników o tych samych parametrach.
