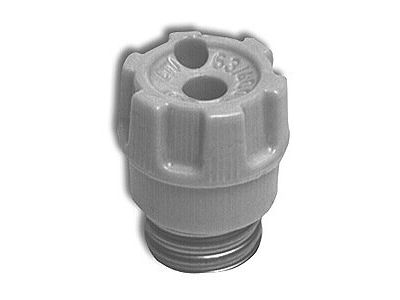

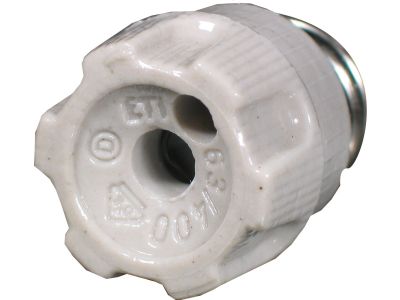

Główka bezpiecznikowa D02 porcelana KN D02 | 002232003 Eti

Opis i Kluczowe Cechy

Główka bezpiecznikowa D02 porcelana KN D02 od renomowanego producenta ETI to kluczowy element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższych standardach bezpieczeństwa i niezawodności. Produkt charakteryzuje się konstrukcją modułową o szerokości zaledwie 9 mm, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy. Dzięki wysokości wynoszącej 66 mm, główka jest w pełni kompatybilna ze skrzynkami rozdzielczymi o głębokości montażowej od 80 mm wzwyż. Wykonanie z wysokiej klasy porcelany elektrotechnicznej gwarantuje doskonałą izolację elektryczną oraz wysoką odporność na działanie łuku elektrycznego i wysokich temperatur, co jest kluczowe w systemach zabezpieczeń topikowych.

• Kompaktowa budowa: Szerokość modułowa 9 mm ułatwia montaż w gęsto upakowanych polach rozdzielczych.
• Wysoka jakość materiałów: Zastosowanie porcelany zapewnia trwałość mechaniczną i termiczną.
• System D02: Przeznaczona do współpracy z wkładkami topikowymi systemu D02, zapewniając pewny styk elektryczny.
• Bezpieczeństwo eksploatacji: Konstrukcja umożliwia wymianę wstawek kalibrowych pod napięciem przy użyciu dedykowanego klucza izolowanego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi niskonapięciowych urządzeń zabezpieczających. Główka bezpiecznikowa ETI spełnia wymagania normy IEC 60269, co potwierdza jej przydatność do profesjonalnych zastosowań przemysłowych i domowych. Posiada certyfikację CE, co gwarantuje zgodność z dyrektywami bezpieczeństwa Unii Europejskiej oraz zapewnia pełną powtarzalność parametrów technicznych w każdej partii produkcyjnej.

Zastosowanie

Główka bezpiecznikowa D02 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest selektywność zabezpieczeń oraz wysoka zdolność zwarciowa. Idealnie sprawdza się w:

• Instalacyjnych urządzeniach rozdzielczych: Jako element zabezpieczający obwody odpływowe w rozdzielnicach głównych i piętrowych.
• Budownictwie mieszkaniowym: Do ochrony instalacji domowych przed skutkami przeciążeń i zwarć.
• Przemyśle: W układach sterowania i zasilania maszyn, gdzie niezawodność zasilania jest priorytetem.
• Modernizacjach: Dzięki standardowym wymiarom pozwala na łatwą wymianę starszych komponentów w istniejących systemach.

Wskazówki Montażowe

Podczas montażu główki bezpiecznikowej KN D02 należy zwrócić szczególną uwagę na odpowiednie dopasowanie wkładki topikowej oraz wstawki kalibrowej. Montaż powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem zasad BHP. Kluczowe aspekty instalacji:

• Głębokość montażu: Należy upewnić się, że skrzynka rozdzielcza posiada minimum 80 mm głębokości, aby zapewnić swobodne domknięcie maskownicy.
• Wymiana pod napięciem: Możliwa jest wymiana wstawek kalibrowych pod napięciem, jednak wymaga to użycia specjalistycznego, izolowanego klucza do wstawek, co minimalizuje ryzyko porażenia.
• Moment dokręcania: Główkę należy dokręcać z wyczuciem, aby zapewnić stabilny styk elektryczny, jednocześnie nie doprowadzając do pęknięcia porcelanowego korpusu.

FAQ

1. Czy główka pasuje do standardowych gniazd D02?
Tak, produkt jest w pełni kompatybilny ze standardowymi gniazdami bezpiecznikowymi systemu D02 montowanymi na szynie DIN.

2. Czy do wymiany wkładki potrzebne są narzędzia?
Wymiana samej wkładki topikowej odbywa się ręcznie poprzez wykręcenie główki. Natomiast wymiana wstawek kalibrowych pod napięciem wymaga użycia specjalnego klucza.

3. Jaki jest materiał izolacyjny główki?
Główka wykonana jest z wysokiej jakości porcelany, która jest materiałem znacznie bardziej odpornym na temperaturę niż standardowe tworzywa sztuczne.
