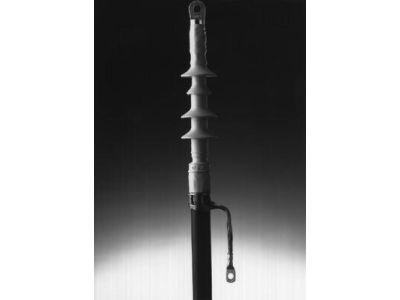

Głowica zimnokurczliwa wnętrzowa QT II 12/20KV 70-240mm2 93-EB 63-1PL | 7000099199 3M

Opis i Kluczowe Cechy

Głowica zimnokurczliwa wnętrzowa serii QT II, model 93-EB 63-1PL, to zaawansowane rozwiązanie od renomowanego producenta 3M, zaprojektowane do profesjonalnego zakańczania jednożyłowych kabli o izolacji polimerowej (XLPE/EPR). Produkt obsługuje szeroki zakres napięć znamionowych, w tym 8,7/15 kV oraz 12/20 kV, co czyni go niezwykle uniwersalnym elementem w infrastrukturze elektroenergetycznej. Kluczową cechą głowicy jest zastosowanie technologii zimnokurczliwej, która eliminuje konieczność użycia otwartego ognia lub palników gazowych podczas montażu. Przekrój znamionowy obsługiwanych przewodów mieści się w przedziale od 70 mm² do 240 mm², co pozwala na stabilne przesyłanie energii w liniach o dużym obciążeniu prądowym. Korpus głowicy wykonany jest z wysokiej jakości silikonu odpornego na prądy pełzające oraz wyładowania niezupełne, co gwarantuje długowieczność instalacji nawet w trudnych warunkach wnętrzowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz krajowymi, co zapewnia bezpieczeństwo eksploatacji w sieciach średniego napięcia. Głowica 3M QT II spełnia wymagania normy CENELEC HD 629.1, która definiuje parametry techniczne dla osprzętu kablowego na napięcia znamionowe od 3,6/6(7,2) kV do 20,8/36(42) kV. Dzięki rygorystycznej kontroli jakości procesów produkcyjnych 3M, każda głowica charakteryzuje się powtarzalnością parametrów elektrycznych i mechanicznych, co jest kluczowe dla zachowania ciągłości dostaw energii w systemach elektroenergetycznych.

Zastosowanie

Głowica 93-EB 63-1PL znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest dedykowana do montażu wewnątrz pomieszczeń, w takich miejscach jak:

• Rozdzielnice średniego napięcia w izolacji powietrznej.
• Stacje transformatorowe kontenerowe i wnętrzowe.
• Przyłącza silników wysokiego napięcia w zakładach przemysłowych.
• Systemy zasilania infrastruktury krytycznej, gdzie wymagana jest najwyższa niezawodność połączeń.

Wskazówki Montażowe

Proces instalacji głowicy zimnokurczliwej 3M QT II jest szybki i bezpieczny, jednak wymaga zachowania standardów technicznych:

• Przygotowanie kabla: Należy precyzyjnie zdjąć powłokę zewnętrzną, ekran miedziany oraz warstwę półprzewodzącą, dbając o to, by nie uszkodzić izolacji podstawowej XLPE.
• Czyszczenie: Powierzchnia izolacji musi być dokładnie oczyszczona z resztek półprzewodnika przy użyciu odpowiednich chusteczek czyszczących.
• Pozycjonowanie: Głowicę należy nasunąć na przygotowany koniec kabla, a następnie poprzez wyciąganie spiralnego rdzenia (kordu) obkurczyć ją na kablu.
• Uszczelnienie: Należy zwrócić szczególną uwagę na poprawne uszczelnienie końcówki kablowej oraz podstawy głowicy, aby zapobiec wnikaniu wilgoci.
• Moment dokręcania: W przypadku stosowania śrubowych końcówek kablowych, należy przestrzegać momentu dokręcania określonego przez producenta złączki.

FAQ

Czy głowica QT II wymaga użycia palnika?
Nie, technologia zimnokurczliwa 3M opiera się na mechanicznym obkurczaniu prefabrykowanego elementu silikonowego po usunięciu wewnętrznego rdzenia, co eliminuje potrzebę stosowania narzędzi grzewczych.

Jaki jest zakres przekrojów dla modelu 93-EB 63-1PL?
Głowica jest przeznaczona do kabli o przekroju żyły roboczej od 70 mm² do 240 mm² dla napięcia 12/20 kV.

Czy produkt nadaje się do montażu na zewnątrz?
Model 93-EB 63-1PL jest głowicą wnętrzową. Do zastosowań napowietrznych należy wybrać dedykowane głowice zewnętrzne z odpowiednią liczbą kloszy zwiększających drogę upływu.
