Głowica zimnokurczliwa napowietrzna na żyłę aluminiową i miedzianą 50-240mm2 12/20kV 3xOTK224 73423 | 3xOTK224 Nexans

Opis i Kluczowe Cechy

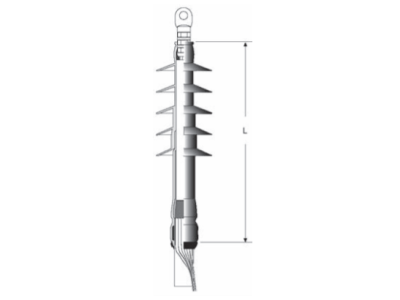

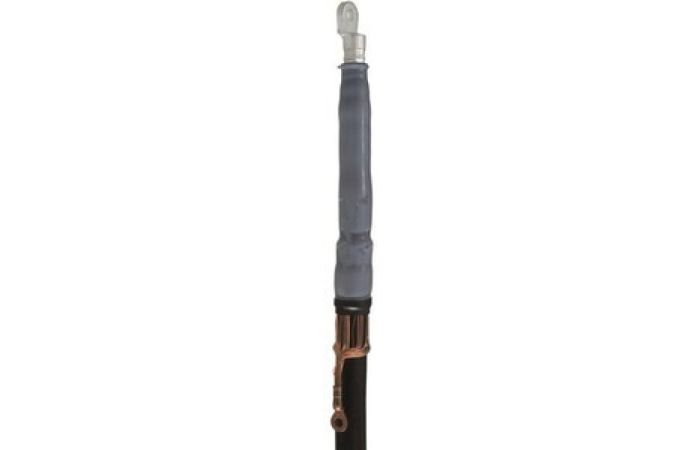

Głowica zimnokurczliwa napowietrzna 3xOTK224 renomowanej marki Nexans to zaawansowane rozwiązanie technologiczne przeznaczone do zakańczania jednożyłowych kabli o izolacji z tworzyw sztucznych (np. XHAKXS, XRUHAKXS). Produkt został zaprojektowany z myślą o pracy w sieciach o napięciu znamionowym 12/20 kV, oferując wyjątkową niezawodność w trudnych warunkach atmosferycznych. Dzięki zastosowaniu technologii zimnokurczliwej, montaż odbywa się bez użycia otwartego ognia czy specjalistycznych narzędzi grzewczych, co znacząco podnosi bezpieczeństwo pracy w strefach zagrożonych wybuchem lub w pobliżu materiałów łatwopalnych.

• Szeroki zakres przekrojów: Możliwość zastosowania na żyłach aluminiowych i miedzianych o przekroju znamionowym od 50 mm² do 240 mm² zapewnia uniwersalność i redukcję stanów magazynowych.
• Technologia zimnokurczliwa: Prefabrykowany korpus silikonowy rozciągnięty na usuwalnej spirali gwarantuje stały docisk promieniowy do izolacji kabla, eliminując ryzyko powstania wyładowań niezupełnych.
• Odporność środowiskowa: Materiał silikonowy charakteryzuje się wysoką hydrofobowością oraz odpornością na promieniowanie UV i erozję spowodowaną prądami pełzającymi.
• Kompletny zestaw: Oznaczenie 3xOTK224 wskazuje na zestaw przygotowany do profesjonalnego zakończenia trzech faz linii napowietrznej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane osprzętowi kablowemu średniego napięcia. Głowice Nexans z serii OTK są testowane zgodnie z normą CENELEC HD 629.1, co potwierdza ich wytrzymałość elektryczną oraz mechaniczną. Zastosowane materiały izolacyjne są zgodne z międzynarodowymi standardami bezpieczeństwa, co gwarantuje długowieczność instalacji nawet w środowiskach o wysokim stopniu zanieczyszczenia (klasa III i IV wg IEC).

Zastosowanie

Głowice 3xOTK224 są dedykowane do zastosowań napowietrznych w elektroenergetycznych sieciach rozdzielczych. Idealnie sprawdzają się przy łączeniu linii kablowych z liniami napowietrznymi na słupach krańcowych oraz przy podłączaniu transformatorów i aparatury rozdzielczej montowanej na zewnątrz budynków. Dzięki odporności na zmienne cykle obciążeń i ekstremalne temperatury, stanowią fundament stabilnej infrastruktury energetycznej w przemyśle oraz energetyce zawodowej.

Wskazówki Montażowe

Proces instalacji głowicy zimnokurczliwej Nexans jest intuicyjny, jednak wymaga zachowania reżimu technologicznego:

• Przygotowanie kabla: Należy precyzyjnie zdjąć powłokę zewnętrzną, ekran półprzewodzący oraz izolację, zachowując wymiary podane w instrukcji montażu.
• Czyszczenie: Powierzchnia izolacji musi być wolna od zanieczyszczeń i opiłków metalu; należy używać wyłącznie atestowanych chusteczek czyszczących.
• Pozycjonowanie: Po nasunięciu głowicy na przygotowany kabel, należy powoli usuwać spiralę nośną, zaczynając od dolnej części głowicy, co pozwoli na jej obkurczenie się w odpowiednim miejscu.
• Uszczelnienie: Należy zwrócić szczególną uwagę na poprawne uszczelnienie końcówki kablowej oraz obszaru uziemienia, aby zapobiec wnikaniu wilgoci do wnętrza kabla.

FAQ

Czy do montażu głowicy 3xOTK224 potrzebny jest palnik gazowy?
Nie, technologia zimnokurczliwa opiera się na mechanicznym obkurczaniu prefabrykowanego elementu poprzez wyciągnięcie plastikowej spirali. Jest to metoda "na zimno", całkowicie bezpieczna i szybka.

Czy głowica pasuje zarówno do kabli miedzianych, jak i aluminiowych?
Tak, konstrukcja głowicy jest niezależna od materiału żyły roboczej. Kluczowym parametrem jest przekrój poprzeczny żyły, który dla tego modelu mieści się w zakresie 50-240 mm².

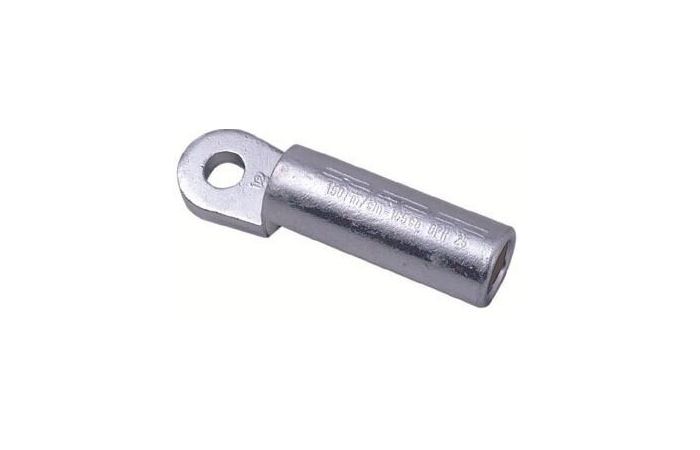

Czy zestaw zawiera końcówki kablowe?
Standardowy zestaw 3xOTK224 skupia się na elementach izolacyjnych i uszczelniających. Dobór odpowiednich końcówek (prasowanych lub śrubowych) zależy od specyficznych wymagań projektu i rodzaju żyły.
