Głowica zaciskowa GZ-300-K19 w kasecie metalowej | GZ_300-K19 Erko

Alternatywny kod produktu: GZ_300-K19

Opis i Kluczowe Cechy

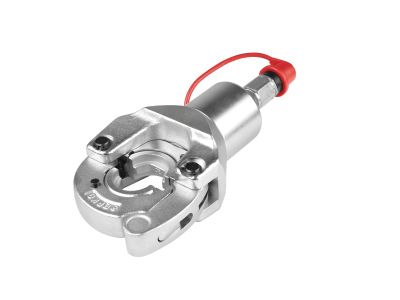

Głowica zaciskowa GZ-300-K19 w kasecie metalowej to profesjonalne narzędzie hydrauliczne przeznaczone do zaciskania końcówek i złączek kablowych. Pokrywa szeroki zakres przekrojów – od 10 do 300 mm² w zależności od typu matrycy – co pozwala na uniwersalne zastosowanie w instalacjach elektroenergetycznych. Kaseta metalowa zapewnia trwałość i wygodne przechowywanie zestawu matryc. Głowica współpracuje z pompą hydrauliczną H 800 oraz agregatami hydraulicznymi AH 500 i AH 550.

• Zakres matryc ZA (oczka bez izolacji): 10–120 mm² – umożliwia zaciskanie końcówek oczkowych w szerokim zakresie przekrojów, zapewniając trwałe i pewne połączenie.
• Zakres matryc ZE (oczka z izolacją): 10–120 mm² – gwarantuje bezpieczne zaciskanie końcówek izolowanych, zachowując integralność izolacji.
• Zakres matryc ZT (tulejki bez izolacji i z izolacją): 25–185 mm² – pozwala na profesjonalne zaciśnięcie tulejek kablowych w instalacjach o większych przekrojach.
• Zakres matryc ZS (rury Cu/Al): Cu 6–300 mm², Al 16–240 mm² – obsługuje rurowe końcówki miedziane i aluminiowe, kluczowe przy łączeniu kabli energetycznych.
• Kaseta metalowa: zapewnia ochronę matryc i głowicy podczas transportu oraz przechowywania, ułatwia organizację warsztatu.

Zgodność z Normami

Głowica zaciskowa GZ-300-K19 posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i jakości narzędzi hydraulicznych. Zalecamy stosowanie narzędzia zgodnie z instrukcją producenta oraz przepisami BHP obowiązującymi przy pracach elektroinstalacyjnych.

Zastosowanie

Głowica GZ-300-K19 przeznaczona jest do wykonywania trwałych i powtarzalnych połączeń kablowych w energetyce, przemyśle i budownictwie. Sprawdza się podczas intensywnych prac instalatorskich przy montażu rozdzielnic, szyn zbiorczych, przyłączania odbiorników oraz w liniach kablowych.

• Zaciskanie końcówek oczkowych (z izolacją i bez) na przewodach miedzianych i aluminiowych w rozdzielnicach i szafach sterowniczych.
• Zaciskanie tulejek kablowych w instalacjach o przekrojach od 25 do 185 mm² – idealne do przyłączania przewodów w obwodach głównych.
• Zaciskanie rurkowych końcówek miedzianych (6–300 mm²) oraz aluminiowych (16–240 mm²) na żyłach kabli energetycznych.
• Przeformowywanie na okrągło sektorowych żył aluminiowych (matryce ZF) w zakresie 16–240 mm², co ułatwia późniejsze zaciskanie i poprawia jakość połączenia.

Wskazówki Montażowe

Prace z użyciem głowicy zaciskowej mogą być wykonywane wyłącznie przez personel posiadający odpowiednie kwalifikacje (np. uprawnienia SEP do 1 kV). Przed każdym użyciem należy odłączyć napięcie w instalacji oraz upewnić się, że narzędzie i matryce są sprawne technicznie. Głowicę łączyć z pompą H 800 lub agregatem AH 500/AH 550 zgodnie z instrukcją producenta. Dobierać odpowiednie matryce do rodzaju i przekroju końcówki. Podczas zaciskania stosować siłę zgodną z zaleceniami – nie przekraczać maksymalnego ciśnienia roboczego. Po zakończeniu pracy przechowywać głowicę i matryce w kasiecie metalowej, z dala od wilgoci i zabrudzeń.

FAQ

• Jakie końcówki można zaciskać głowicą GZ-300-K19? Głowica obsługuje końcówki oczkowe bez izolacji (ZA) i z izolacją (ZE) od 10 do 120 mm², tulejkowe bez izolacji i z izolacją (ZT) od 25 do 185 mm², rurkowe miedziane (ZS) od 6 do 300 mm² oraz aluminiowe (ZS) od 16 do 240 mm². Ponadto umożliwia przeformowywanie sektorowych żył aluminiowych (ZF) w zakresie 16–240 mm².
• Czy głowica współpracuje z pompą ręczną? Głowica jest przeznaczona do współpracy z pompą hydrauliczną H 800 oraz agregatami hydraulicznymi AH 500 i AH 550. Nie jest kompatybilna z innymi źródłami ciśnienia bez odpowiednich adapterów – zawsze należy stosować zalecany osprzęt producenta.
• Z jakiego materiału wykonana jest kaseta? Kaseta jest metalowa, co zapewnia wysoką trwałość mechaniczną oraz ochronę matryc przed uszkodzeniami podczas transportu i przechowywania. Metalowa obudowa ułatwia także utrzymanie czystości i porządku w warsztacie.
