Głowica zaciskowa GU 300-K9 | GU_300-K9 Erko

Alternatywny kod produktu: GU_300-K9

Opis i Kluczowe Cechy

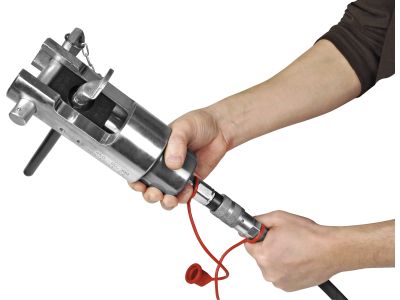

Głowica zaciskowa GU 300-K9 to profesjonalne narzędzie przeznaczone do zaprasowywania końcówek rurowych na żyłach kabli i przewodów. Zaprojektowana do intensywnych prac instalatorskich, obsługuje przewody miedziane w zakresie od 6 do 300 mm² oraz aluminiowe od 16 do 300 mm². Dodatkowo umożliwia przeformowywanie na okrągło sektorowych żył Al, formowanie na płasko kabli sektorowych oraz wycinanie otworów w bednarce. Głowica współpracuje z pompą hydrauliczną H 800 oraz agregatami AH 500 i AH 550.

• Zakres przekrojów Cu: 6–300 mm² – uniwersalność przy różnych przewodach miedzianych, od cienkich żył po grube kable.
• Zakres przekrojów Al: 16–300 mm² – możliwość obróbki przewodów aluminiowych o dużych przekrojach bez konieczności zmiany narzędzia.
• Przeformowywanie żył sektorowych Al: 16–240 mm² (matryce UDF) – przygotowanie żył do dalszej obróbki w złączkach rurowych.
• Formowanie na płasko kabli sektorowych: 25–120 mm² (matryca UR) – dopasowanie kształtu kabla do szyn lub zacisków.
• Wycinanie otworów w bednarce: za pomocą wkładki UK – dodatkowa funkcjonalność przydatna przy instalacjach uziemiających.
• Współpraca z pompami hydraulicznymi: H 800, AH 500, AH 550 – kompatybilność z popularnymi jednostkami napędowymi, co ułatwia integrację z istniejącym wyposażeniem.

Zgodność z Normami

Głowica zaciskowa GU 300-K9 została zaprojektowana zgodnie z ogólnymi wymogami bezpieczeństwa i jakości dla narzędzi hydraulicznych. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Stosowanie odpowiednich matryc i przestrzeganie instrukcji producenta zapewnia bezpieczną i niezawodną pracę.

Zastosowanie

Głowica zaciskowa GU 300-K9 przeznaczona jest do profesjonalnych prac instalatorskich w elektroenergetyce, przyłączaniu kabli, wykonywaniu połączeń w rozdzielnicach oraz węzłach sieciowych. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów.

• Zaciskanie końcówek rurowych na przewodach miedzianych i aluminiowych w rozdzielnicach i złączach kablowych.
• Przeformowywanie sektorowych żył aluminiowych przed montażem w celu uzyskania okrągłego przekroju.
• Formowanie na płasko kabli sektorowych Al dla dopasowania do szyn zbiorczych lub zacisków aparatury.
• Wycinanie otworów w bednarce podczas instalacji uziomów i połączeń wyrównawczych.

Wskazówki Montażowe

Obsługa głowicy zaciskowej GU 300-K9 powinna być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zaznajomiony z obsługą narzędzi hydraulicznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od przewodów. Stosować odpowiednie matryce (USD, UDF, UR, UK) w zależności od rodzaju i przekroju przewodu. Głowicę podłącza się do pompy hydraulicznej (H 800, AH 500 lub AH 550) zgodnie z instrukcją producenta. Zaleca się regularne sprawdzanie stanu technicznego narzędzia oraz przestrzeganie zalecanego ciśnienia roboczego.

FAQ

• Jakie są zakresy przekrojów dla przewodów miedzianych i aluminiowych? Dla miedzi od 6 do 300 mm², dla aluminium od 16 do 300 mm² (matryce USD). Dodatkowo głowica umożliwia przeformowywanie żył sektorowych Al od 16 do 240 mm² (matryce UDF) oraz formowanie na płasko od 25 do 120 mm² (matryca UR).
• Z jakimi pompami hydraulicznymi współpracuje głowica? Głowica GU 300-K9 współpracuje z pompą hydrauliczną H 800 oraz agregatami hydraulicznymi AH 500 i AH 550.
• Czy głowica pozwala na wycinanie otworów w bednarce? Tak, dzięki dedykowanej wkładce UK istnieje możliwość wycinania otworów w bednarce, co jest przydatne przy montażu uziomów i rur ochronnych.
