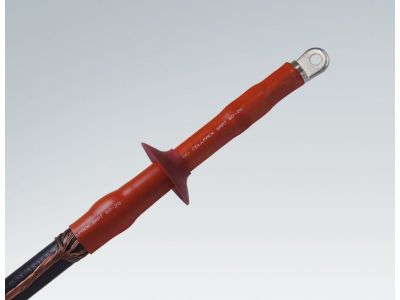

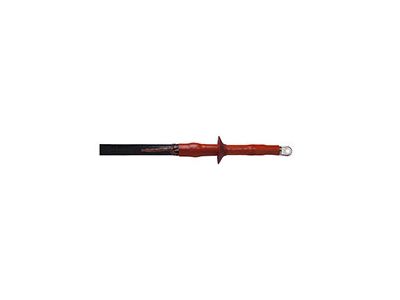

Głowica wnętrzowa termokurczliwa, typ CHE-I 36kV 50-150mm2 do kabli 1-żyłowych do 36kV | 194046 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa termokurczliwa typu CHE-I (numer katalogowy 194046) przeznaczona do kabli 1-żyłowych o izolacji z tworzyw sztucznych, pracujących w sieciach średniego napięcia do 36 kV. Zakres przekrojów 50–150 mm² zapewnia elastyczność doboru do różnych żył kablowych. Konstrukcja termokurczliwa gwarantuje trwałe, szczelne zakończenie, odporne na warunki wewnątrz rozdzielnic i szaf.

• Napięcie znamionowe 36 kV: umożliwia bezpieczne stosowanie w sieciach średniego napięcia, zgodnie z wymaganiami typowych instalacji SN.
• Zakres przekrojów 50–150 mm²: uniwersalność – jedna głowica pasuje do wielu kabli, co ułatwia magazynowanie i dobór.
• Kompatybilność z izolacją z tworzyw sztucznych: przeznaczona do kabli typów X(R)(U)H(A)KXS, YH(A)KXS – powszechnie stosowanych w energetyce.
• Obsługa różnych rodzajów ekranu na izolacji: działa zarówno z ekranami grafityzowanymi, wytłaczanymi, jak i zdzieralnymi, co zwiększa zakres zastosowań.
• Konstrukcja termokurczliwa: po obkurczeniu tworzy szczelną, mechaniczną i elektryczną barierę, zabezpieczającą przed wilgocią i zanieczyszczeniami.

Zgodność z Normami

Głowica została zaprojektowana zgodnie z ogólnie przyjętymi wymaganiami europejskimi dla osprzętu kablowego stosowanego w sieciach średniego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Dokładne numery norm – jeśli są wymagane – należy zweryfikować z dokumentacją techniczną producenta.

Zastosowanie

Głowica wnętrzowa CHE-I sprawdza się w miejscach, gdzie konieczne jest niezawodne zakończenie kabla 1-żyłowego SN wewnątrz obiektów elektroenergetycznych.

• Zakończenie kabli SN w rozdzielnicach średniego napięcia (np. w stacjach transformatorowych).
• Przyłączanie kabli do transformatorów, aparatury łączeniowej i szyn zbiorczych.
• W szafach sterowniczych i rozdzielczych instalacji przemysłowych wymagających trwałej izolacji żył.
• W systemach automatyki budynkowej, gdzie kable SN prowadzone są wewnątrz obiektów.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP w zakresie prac przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Kabel należy przygotować zgodnie z instrukcją producenta: zdjąć odpowiednie warstwy izolacji, oczyścić żyłę i ekran. Proces termokurczenia przeprowadzić za pomocą pistoletu gorącego powietrza lub palnika, dbając o równomierne ogrzewanie i unikanie przegrzania materiału. Moment dokręcania ewentualnych połączeń oraz przekrój przewodów (jeśli są stosowane) powinny być zgodne z dokumentacją techniczną.

FAQ

• Czy głowica CHE-I nadaje się do kabli wielożyłowych? Nie, jest przeznaczona wyłącznie do kabli 1-żyłowych. Dla kabli wielożyłowych należy stosować odpowiednie głowice wielożyłowe.
• Jakie napięcie znamionowe ma ta głowica? 36 kV – jest przystosowana do pracy w sieciach średniego napięcia o napięciu znamionowym do 36 kV.
• Czy do montażu potrzebne są specjalne narzędzia? Tak, konieczny jest pistolet gorącego powietrza lub palnik do obkurczania termokurczliwej części. Zaleca się również użycie narzędzi do zdejmowania ekranów i izolacji zgodnie z instrukcją.
