Głowica wnętrzowa termokurczliwa, typ CHE-I 24kV 70-240mm2 do kabli 1-żyłowych do 36kV | 266439 Cellpack

Opis i Kluczowe Cechy

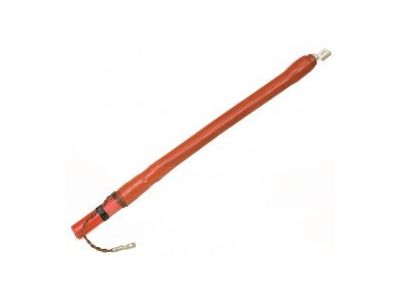

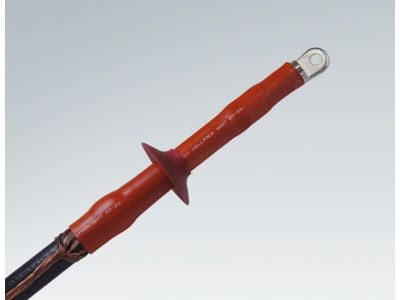

Głowica wnętrzowa termokurczliwa typu CHE-I 24kV to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Cellpack, dedykowane do profesjonalnego zakańczania kabli jednożyłowych o izolacji z tworzyw sztucznych. Produkt charakteryzuje się szerokim zakresem przekroju znamionowego od 70 mm² do 240 mm², co zapewnia wyjątkową uniwersalność podczas prac elektroinstalacyjnych w sieciach średniego napięcia. Dzięki zastosowaniu wysokiej jakości materiałów termokurczliwych, głowica gwarantuje doskonałą szczelność oraz odporność na wyładowania niezupełne. Konstrukcja została zoptymalizowana pod kątem kabli typu X(R)(U)H(A)KXS oraz YH(A)KXS, niezależnie od rodzaju zastosowanego ekranu na izolacji – czy jest on grafityzowany, wytłaczany, czy zdzieralny.

• Szeroki zakres napięć: Przystosowana do pracy w systemach o napięciu znamionowym do 24kV, z wytrzymałością konstrukcyjną do 36kV.
• Wszechstronność montażu: Kompatybilna z żyłami powrotnymi wykonanymi zarówno z drutów, jak i taśm miedzianych.
• Trwałość materiałowa: Odporność na promieniowanie UV oraz zmienne warunki panujące wewnątrz rozdzielnic i stacji transformatorowych.
• Kontrola pola elektrycznego: Zintegrowane elementy sterujące polem elektrycznym minimalizują ryzyko przebicia na końcach ekranu kabla.

Zgodność z Normami

Głowice Cellpack CHE-I są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co jest kluczowe dla bezpieczeństwa infrastruktury krytycznej. Produkt spełnia wymagania normy CENELEC HD 629.1, która określa parametry techniczne dla osprzętu kablowego na napięcia znamionowe od 3,6/6(7,2) kV do 20,8/36(42) kV. Zgodność z tymi standardami potwierdza wysoką wytrzymałość dielektryczną oraz stabilność termiczną podczas długotrwałej eksploatacji pod obciążeniem znamionowym.

Zastosowanie

Głowica CHE-I znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest idealnym wyborem do:

• Zakańczania kabli SN w polach rozdzielnic wnętrzowych z izolacją powietrzną.
• Podłączania transformatorów mocy w stacjach kontenerowych i wnętrzowych.
• Instalacji w silnikach wysokiego napięcia oraz innych urządzeniach elektroenergetycznych wymagających stabilnego połączenia.
• Modernizacji istniejących linii kablowych, gdzie wymagana jest wysoka niezawodność i łatwość adaptacji do różnych przekrojów żył (70-240 mm²).

Wskazówki Montażowe

Prawidłowy montaż głowicy termokurczliwej jest warunkiem bezawaryjnej pracy sieci. Przed przystąpieniem do prac należy upewnić się, że kabel jest odpowiednio przygotowany, a izolacja nie posiada uszkodzeń mechanicznych. Kluczowe kroki obejmują:

• Przygotowanie ekranu: Należy zachować szczególną staranność przy usuwaniu ekranu półprzewodzącego, stosując odpowiednie narzędzia, aby nie uszkodzić izolacji podstawowej.
• Odtłuszczanie: Powierzchnia izolacji musi być dokładnie oczyszczona i odtłuszczona za pomocą profesjonalnych chusteczek czyszczących dołączonych do zestawu.
• Obkurczanie: Proces termokurczliwości należy prowadzić przy użyciu palnika gazowego z miękkim płomieniem, zaczynając od dołu głowicy i kierując się ku górze, co zapobiega powstawaniu pęcherzy powietrza.
• Moment dokręcania: W przypadku stosowania końcówek śrubowych, należy przestrzegać momentu zerwania śrub określonego przez producenta końcówki.

FAQ

Czy głowica CHE-I może być stosowana na zewnątrz budynków?
Prezentowany model CHE-I jest głowicą wnętrzową. Do zastosowań napowietrznych należy wybrać model CHE-F, który posiada dodatkowe klosze zwiększające drogę upływu.

Czy zestaw zawiera końcówki kablowe?
Standardowy zestaw głowicy termokurczliwej zazwyczaj nie zawiera końcówek kablowych, chyba że specyfikacja konkretnego wariantu SKU stanowi inaczej. Zaleca się dobór końcówek prasowanych lub śrubowych dopasowanych do przekroju 70-240 mm².

Jaki jest okres trwałości nieużywanej głowicy?
Komponenty termokurczliwe Cellpack charakteryzują się długim okresem składowania, jednak zaleca się przechowywanie ich w suchym i chłodnym miejscu, z dala od bezpośrednich źródeł ciepła.
