Głowica wnętrzowa termokurczliwa, typ CHE-I 24kV 25-150mm2 do kabli 1-żyłowych do 36kV | 266438 Cellpack

Opis i Kluczowe Cechy

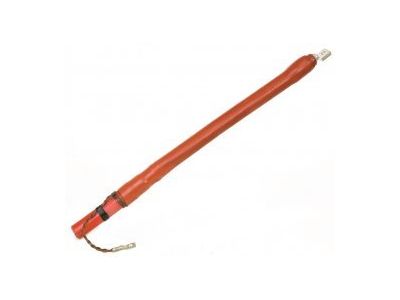

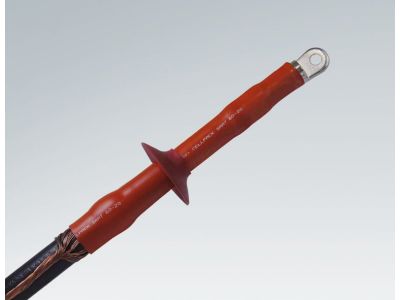

Głowica wnętrzowa termokurczliwa typu CHE-I 24kV to zaawansowane rozwiązanie techniczne opracowane przez renomowanego producenta Cellpack, dedykowane do profesjonalnego zakańczania jednożyłowych kabli o izolacji z tworzyw sztucznych. Produkt obsługuje szeroki zakres przekrojów znamionowych od 25 mm² do 150 mm², co zapewnia wyjątkową uniwersalność w projektowaniu i modernizacji sieci średniego napięcia. Dzięki zastosowaniu wysokiej jakości materiałów termokurczliwych, głowica gwarantuje doskonałą szczelność oraz odporność na zjawiska wyładowań niezupełnych. Konstrukcja została zoptymalizowana pod kątem kabli o napięciu znamionowym do 24kV, jednak jej parametry izolacyjne pozwalają na bezpieczną pracę w systemach o napięciu maksymalnym do 36kV, co stanowi dodatkowy margines bezpieczeństwa dla instalacji.

• Szeroki zakres przekrojów: Obsługa żył roboczych od 25 mm² do 150 mm² pozwala na redukcję stanów magazynowych.
• Wysoka odporność dielektryczna: Materiały odporne na prądy pełzające oraz promieniowanie UV (w przypadku ekspozycji wewnętrznej).
• Uniwersalność ekranu: Kompatybilność z ekranami grafityzowanymi, wytłaczanymi oraz zdzieralnymi.
• Trwałość: Technologia termokurczliwa zapewnia stały docisk promieniowy i eliminację pustek powietrznych.

Zgodność z Normami

Głowice Cellpack CHE-I są projektowane i testowane zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co jest kluczowe dla zapewnienia ciągłości dostaw energii w sektorze przemysłowym i energetycznym. Produkt spełnia wymagania normy CENELEC HD 629.1, która określa parametry techniczne dla osprzętu kablowego na napięcia znamionowe od 3,6/6(7,2) kV do 20,8/36(42) kV. Zgodność z tymi standardami potwierdza, że głowica przeszła pomyślnie testy cykli obciążeniowych, prób napięciowych oraz szczelności, co gwarantuje bezawaryjną eksploatację przez dziesięciolecia.

Zastosowanie

Głowica CHE-I znajduje szerokie zastosowanie w elektroenergetyce zawodowej oraz przemysłowej. Jest idealnym rozwiązaniem do zakańczania kabli typu X(R)(U)H(A)KXS oraz YH(A)KXS w rozdzielnicach wnętrzowych, stacjach transformatorowych oraz polach zasilających silniki wysokiego napięcia. Dzięki swojej konstrukcji, głowica doskonale współpracuje z kablami posiadającymi żyłę powrotną wykonaną z drutów miedzianych lub taśm miedzianych. Możliwość montażu na różnych typach ekranów izolacji (zdzieralnych i wytłaczanych) sprawia, że jest to produkt pierwszego wyboru dla ekip monterskich pracujących na zróżnicowanych systemach kablowych średniego napięcia.

Wskazówki Montażowe

Prawidłowy montaż głowicy termokurczliwej jest warunkiem koniecznym dla zachowania parametrów izolacyjnych. Przed przystąpieniem do prac należy upewnić się, że kabel jest odpowiednio przygotowany, a warstwy półprzewodzące usunięte zgodnie z instrukcją producenta. Kluczowym elementem jest precyzyjne odtworzenie sterowania polem elektrycznym za pomocą dołączonych elementów sterujących. Podczas obkurczania rur termokurczliwych należy używać palnika gazowego z miękkim, żółtym płomieniem, zaczynając od dołu głowicy i kierując się ku górze, aby uniknąć zamknięcia pęcherzyków powietrza. Należy również zwrócić uwagę na odpowiedni moment dokręcania końcówek kablowych (jeśli są stosowane końcówki śrubowe) oraz zachowanie minimalnych odstępów izolacyjnych w powietrzu po zamontowaniu głowicy w rozdzielnicy.

FAQ

• Czy głowica CHE-I może być stosowana na zewnątrz budynków? Prezentowany model CHE-I jest głowicą wnętrzową. Do zastosowań napowietrznych należy wybrać typ CHE-F, który posiada dodatkowe klosze zwiększające drogę upływu.
• Jaki jest maksymalny przekrój kabla, który obsłuży ta głowica? Głowica jest dedykowana do kabli o przekroju żyły roboczej do 150 mm². Dla większych przekrojów należy zastosować odpowiedni, większy rozmiar głowicy z serii CHE-I.
• Czy zestaw zawiera końcówki kablowe? Standardowy zestaw głowicowy zazwyczaj nie zawiera końcówek, co pozwala instalatorowi na wybór między końcówkami prasowanymi a śrubowymi, zależnie od preferencji i posiadanych narzędzi.
