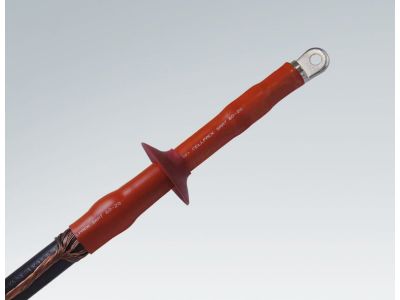

Głowica wnętrzowa termokurczliwa, typ CHE-I 12kV 95-240mm2 do kabli 1-żyłowych do 36kV | 194017 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa termokurczliwa typu CHE-I o indeksie 194017 przeznaczona jest do zakończania kabli 1-żyłowych o izolacji z tworzyw sztucznych (np. X(R)(U)H(A)KXS, YH(A)KXS) w sieciach średniego napięcia. Zaprojektowana na napięcie 12 kV i zakres przekroju żyły 95–240 mm², pozwala na poprawne i trwałe zakończenie kabli o napięciu znamionowym do 36 kV. Dzięki termokurczliwej konstrukcji montaż odbywa się bez użycia żywic – szybko i czysto.

• Napięcie znamionowe 12 kV: bezpieczna praca w sieciach średniego napięcia, odporność na przepięcia i wyładowania powierzchniowe.
• Zakres przekroju 95–240 mm²: jedna głowica obsługuje szeroki przedział kabli, co ułatwia magazynowanie i dobór na budowie.
• Kompatybilność z różnymi typami ekranów: grafityzowanymi, wytłaczanymi lub zdzieralnymi – uniwersalne zastosowanie bez konieczności stosowania adapterów.
• Żyła powrotna z drutów lub taśm miedzianych: zapewnia ciągłość ekranu i skuteczne odprowadzanie prądów zwarciowych.
• Montaż termokurczliwy: brak konieczności mieszania żywic, skrócony czas instalacji i mniejsze ryzyko błędów wykonawczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Konstrukcja i materiały użyte do produkcji gwarantują długotrwałą i bezawaryjną pracę w standardowych warunkach wnętrzowych.

Zastosowanie

Głowica CHE-I znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i szczelne zakończenie kabli 1-żyłowych w sieciach średniego napięcia. Idealnie sprawdza się w instalacjach przemysłowych i energetycznych.

• Zakończenie kabli w rozdzielnicach SN i szafach sterowniczych w budynkach przemysłowych.
• Przyłączanie kabli do transformatorów i aparatury łączeniowej w stacjach transformatorowych.
• Zasilanie silników wysokiego napięcia oraz innych odbiorników w zakładach produkcyjnych.
• Instalacje tymczasowe i rozbudowy sieci średniego napięcia wymagające szybkiego montażu.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub powyżej, w zależności od napięcia sieci). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij kabel. Postępuj zgodnie z instrukcją producenta dołączoną do opakowania. Przygotuj kabel – zdejmij izolację i ekran zgodnie z wymiarami podanymi w karcie montażowej. Nałóż głowicę na przygotowany kabel, a następnie równomiernie ogrzewaj (palnikiem lub opalarką techniczną) aż do całkowitego skurczenia się materiału. Upewnij się, że nie powstały pęcherze powietrza ani niezasklepione części. Dopuszczalny przekrój przewodu oraz moment dokręcania zacisków (jeśli występują) – zgodnie z dokumentacją producenta.

FAQ

• Czy głowica nadaje się do kabli wielożyłowych? Nie, głowica CHE-I jest przeznaczona wyłącznie do kabli 1-żyłowych. Dla kabli wielożyłowych należy stosować odpowiednie głowice wielożyłowe lub zestaw pojedynczych głowic na każdą żyłę.
• Jaki stopień ochrony zapewnia głowica po zamontowaniu? W danych technicznych nie podano konkretnej klasy IP. Standardowo głowica termokurczliwa po skurczeniu tworzy szczelną powłokę chroniącą przed wilgocią i zanieczyszczeniami typowymi dla warunków wnętrzowych. Dla środowisk szczególnie wilgotnych lub zapylonych należy skonsultować się z producentem.
• Czy do montażu wymagane jest specjalne narzędzie? Podstawowe narzędzia to nóż do kabli, ściągacz izolacji oraz źródło ciepła (palnik gazowy lub opalarka techniczna z regulacją temperatury). Nie są potrzebne żywice ani taśmy – cały proces opiera się na kontrolowanym kurczeniu termokurczki.
