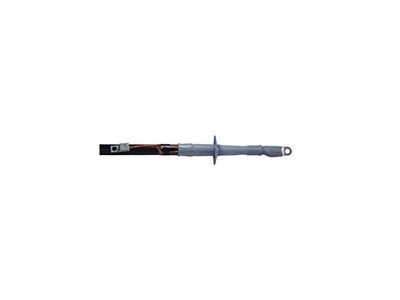

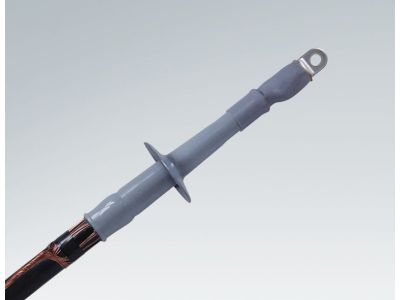

Głowica wnętrzowa nasuwana, typ CAESK-I 24kV 120-240mm2 do kabli 1-żyłowych do 36kV z końc śrub | 289957 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa nasuwana CAESK-I 24 kV to zimnokurczliwy zestaw na 3 fazy, przeznaczony do zakończania kabli 1-żyłowych o izolacji wytłaczanej w sieciach średniego napięcia do 36 kV. Technologia montażu bez użycia ognia minimalizuje ryzyko pożaru i skraca czas instalacji. Zakres przekrojów 120–240 mm² zapewnia uniwersalność w zastosowaniach z różnymi przewodami, a zakończenia śrubowe ułatwiają podłączenie w rozdzielnicach wnętrzowych.

• Napięcie znamionowe 24 kV: gwarantuje bezpieczną pracę w sieciach SN do 36 kV, zgodnie z przeznaczeniem dla kabli o izolacji wytłaczanej.
• Zakres przekrojów 120–240 mm²: elastyczność w doborze do różnych żył bez konieczności stosowania dodatkowych adapterów.
• Technologia zimnokurczliwa (bez ognia): montaż wyłącznie przy użyciu narzędzi ręcznych, eliminuje konieczność stosowania palnika, co podnosi bezpieczeństwo i szybkość prac.
• Zestaw na 3 fazy: kompletne wyposażenie do jednoczesnego zakończenia trzech żył kabla, ułatwiające logistykę i planowanie zakupów.
• Kompatybilność z różnymi ekranami (grafitowany, wytłaczany, zdzieralny) oraz żyłą powrotną z drutów lub taśm miedzianych: uniwersalne zastosowanie z wieloma typami kabli dostępnych na rynku.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi europejskimi normami dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i jakości w obrębie Unii Europejskiej.

Zastosowanie

Głowica CAESK-I 24 kV dedykowana jest do zakończania kabli 1-żyłowych o izolacji wytłaczanej w instalacjach wnętrzowych sieci średniego napięcia. Sprawdza się w następujących scenariuszach:

• Zakończanie kabli w rozdzielnicach SN wewnątrz budynków i stacji transformatorowych.
• Prace w sieciach elektroenergetycznych do 36 kV wymagających szybkiego i bezpiecznego montażu bez użycia ognia.
• Instalacje w przemyśle, energetyce zawodowej oraz obiektach komercyjnych, gdzie priorytetem jest niezawodność i łatwość wykonania.
• Modernizacje i remonty istniejących linii kablowych z możliwością dostosowania do różnych typów ekranów i żył powrotnych.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie oraz uziemić kabel. Głowica przeznaczona jest do montażu na szynie? (informacja o szynie nie dotyczy głowicy nasuwanej – mocowanie odbywa się bezpośrednio na kablu). Należy postępować ściśle według instrukcji producenta dołączonej do zestawu, zachowując zalecane długości odizolowania i siły dokręcania końcówek śrubowych. Przekrój żyły musi mieścić się w zakresie 120–240 mm². Po zakończeniu montażu zaleca się próbę napięciową zgodnie z obowiązującymi procedurami.

FAQ

• Czy głowica wymaga użycia ognia podczas montażu? Nie, jest to głowica zimnokurczliwa – kurczenie się materiału następuje bez zastosowania płomienia, wyłącznie dzięki ściągnięciu taśmy dystansowej.
• Jaki zakres przekrojów kabli obsługuje zestaw? Zakres wynosi od 120 do 240 mm², co obejmuje popularne przekroje żył w sieciach średniego napięcia.
• Czy zestaw jest kompletny dla wszystkich trzech faz? Tak, produkt dostarczany jest jako gotowy zestaw na 3 fazy, zawierający wszystkie elementy niezbędne do zakończenia trójżyłowego kabla.
