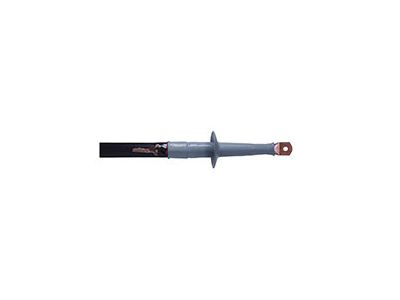

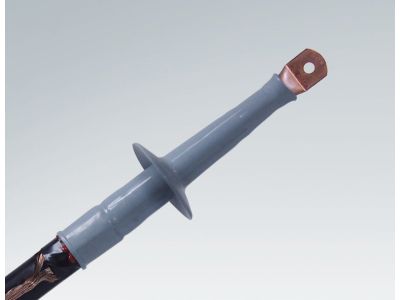

Głowica wnętrzowa nasuwana, typ CAE-I 12kV 95-240mm2 do kabli 1-żyłowych do 36kV | 199151 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa nasuwana typu CAE-I (symbol 199151) przeznaczona jest do zakończeń kabli 1-żyłowych z izolacją z tworzyw sztucznych, pracujących w sieciach średniego napięcia do 36kV. Dzięki zakresowi przekroju żyły od 95 do 240 mm² zapewnia uniwersalność zastosowania w różnych konfiguracjach kablowych. Konstrukcja nasuwana umożliwia szybki i niezawodny montaż bez konieczności stosowania specjalistycznych narzędzi.

• Napięcie znamionowe 12 kV: Głowica przystosowana do pracy w sieciach średniego napięcia, zapewniając bezpieczne i niezawodne połączenie.
• Zakres przekroju 95–240 mm²: Kompatybilność z szeroką gamą kabli 1-żyłowych, co ułatwia dobór do istniejącej infrastruktury.
• Typ nasuwany: Montaż bez użycia specjalistycznych narzędzi – oszczędność czasu i kosztów instalacji.
• Kompatybilność z kablami X(R)(U)H(A)KXS, YH(A)KXS: Głowica współpracuje z kablami o różnych rodzajach ekranu (grafityzowanym, wytłaczanym, zdzieralnym) oraz z żyłą powrotną z drutów lub taśm miedzianych.
• Konstrukcja wnętrzowa: Przeznaczona do montażu w suchych pomieszczeniach, rozdzielnicach i stacjach transformatorowych.

Zgodność z Normami

Głowica CAE-I została zaprojektowana zgodnie z obowiązującymi europejskimi normami dla osprzętu kablowego średniego napięcia. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. (W przypadku konkretnych norm prosimy o kontakt z producentem lub sprawdzenie dokumentacji technicznej).

Zastosowanie

Głowica wnętrzowa nasuwana typu CAE-I znajduje zastosowanie w sieciach średniego napięcia jako końcówka kablowa w różnego rodzaju instalacjach przemysłowych i energetycznych.

• Zakończenia kabli SN w rozdzielnicach wnętrzowych i stacjach transformatorowych.
• Przyłączanie kabli do aparatury łączeniowej (wyłączników, odłączników) w sieciach 12–36 kV.
• Instalacje w obiektach przemysłowych, gdzie wymagane jest bezpieczne i trwałe zakończenie kabli 1-żyłowych.
• Modernizacja i rozbudowa sieci średniego napięcia w systemach dystrybucji energii.

Wskazówki Montażowe

Montaż głowicy kablowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV lub SN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie kabla (usunięcie izolacji, uformowanie ekranu, oczyszczenie żyły) należy przeprowadzić zgodnie z instrukcją producenta dostarczoną z głowicą. Przekrój żyły musi mieścić się w zakresie 95–240 mm². Po nasunięciu głowicy na kabel należy dokręcić elementy mocujące (jeśli występują) momentem podanym w dokumentacji. Zaleca się stosowanie odpowiednich narzędzi (np. klucz dynamometryczny) oraz smarów montażowych przewidzianych przez producenta.

FAQ

• Czy głowica CAE-I jest odpowiednia do kabli z ekranem miedzianym? Tak, głowica jest przystosowana do kabli z ekranem grafityzowanym, wytłaczanym lub zdzieralnym, a także z żyłą powrotną z drutów lub taśm miedzianych.
• Jaki jest maksymalny przekrój żyły dla tej głowicy? Zakres przekroju wynosi 95–240 mm². Należy dobrać głowicę do konkretnego przekroju kabla.
• Czy głowica może być stosowana na zewnątrz? Nie, głowica typu CAE-I jest przeznaczona do stosowania wewnątrz pomieszczeń (suchych). Do zastosowań zewnętrznych należy wybrać głowicę o odpowiednim stopniu ochrony.
