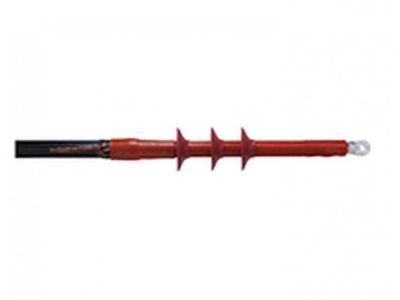

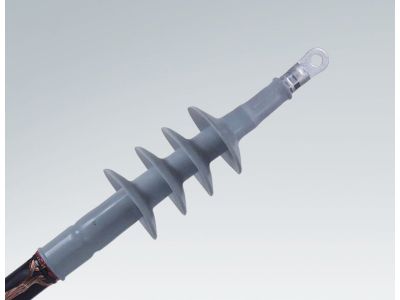

Głowica wnętrzowa nasuwana, typ CAE-F 24kV 35-120mm2 do kabli 1-żyłowych do 36kV | 199194 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa nasuwana typu CAE-F (symbol 199194) przeznaczona jest do kabli 1-żyłowych o izolacji z tworzyw sztucznych, pracujących w sieciach średniego napięcia. Zaprojektowana do pracy przy napięciu znamionowym 24 kV (z możliwością zastosowania w instalacjach do 36 kV) i do przewodów o przekroju żyły od 35 do 120 mm². Dzięki konstrukcji nakładanej (slip-on) zapewnia szybki i pewny montaż w rozdzielnicach wnętrzowych.

• Napięcie znamionowe 24 kV (do 36 kV): umożliwia bezpieczne stosowanie w sieciach średniego napięcia, zachowując odpowiednią wytrzymałość dielektryczną.
• Zakres przekroju żyły 35–120 mm²: pozwala na podłączenie szerokiego spektrum przewodów, co zwiększa uniwersalność w instalacjach SN.
• Konstrukcja nasuwana (slip-on): ułatwia i przyspiesza montaż na kablach bez potrzeby stosowania specjalistycznych narzędzi.
• Kompatybilność z kablami o izolacji z tworzyw sztucznych (np. XRUHAKXS, YHAKXS): gwarantuje dopasowanie do popularnych typów kabli stosowanych w energetyce.
• Przystosowanie do różnych rodzajów ekranu (grafityzowany, wytłaczany, zdzieralny) oraz żyły powrotnej miedzianej: zapewnia elastyczność w doborze do istniejącego okablowania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla osprzętu kablowego średniego napięcia. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności. Szczegółowe normy dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Głowica CAE-F znajduje zastosowanie w rozdzielnicach wnętrzowych stacji transformatorowych oraz w sieciach kablowych średniego napięcia. Idealnie sprawdza się wszędzie tam, gdzie wymagane jest niezawodne zakończenie kabli 1-żyłowych z izolacją z tworzyw sztucznych.

• Zakończenie kabli SN w rozdzielnicach prefabrykowanych i wolnostojących.
• Przyłączanie kabli do transformatorów i innych urządzeń w stacjach transformatorowych.
• Wykorzystanie w przemysłowych instalacjach energetycznych wymagających pracy przy napięciu do 36 kV.
• Modernizacja istniejących przyłączy kablowych w obiektach użyteczności publicznej i przemyśle.

Wskazówki Montażowe

Montaż głowicy może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (do 1 kV i powyżej). Przed przystąpieniem do pracy bezwzględnie odłącz napięcie i uziem kabel. Należy ściśle przestrzegać zaleceń producenta dotyczących przygotowania kabla (usunięcie izolacji, oczyszczenie ekranu) oraz momentu dokręcania połączeń. Przekrój żyły musi mieścić się w zakresie 35–120 mm². Montaż na szynie TH35 nie dotyczy – głowica przeznaczona jest do nakładania bezpośrednio na kabel.

FAQ

• Do jakich typów kabli pasuje ta głowica? Głowica CAE-F została zaprojektowana do kabli 1-żyłowych z izolacją z tworzyw sztucznych, takich jak XRUHAKXS, YHAKXS, z ekranem grafityzowanym, wytłaczanym lub zdzieralnym, oraz z żyłą powrotną miedzianą (druty lub taśmy).
• Jakie jest maksymalne napięcie pracy głowicy? Napięcie znamionowe wynosi 24 kV, jednak produkt może być stosowany w instalacjach o napięciu do 36 kV (zgodnie z deklaracją producenta).
• Czy głowica nadaje się do montażu na zewnątrz? Nie – jest to głowica wnętrzowa, przeznaczona do stosowania w suchych pomieszczeniach (rozdzielnice, stacje transformatorowe). Do warunków zewnętrznych należy wybrać odpowiedni wariant zewnętrzny.
