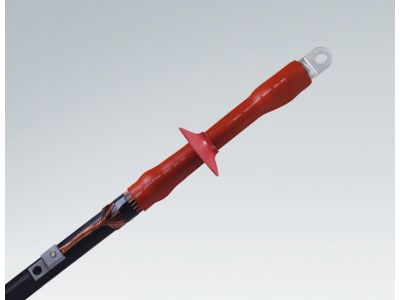

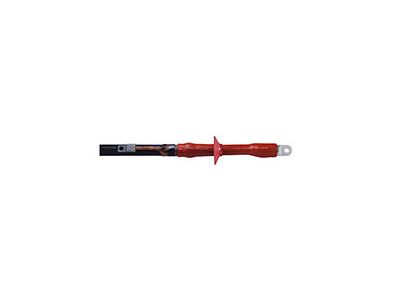

Głowica wnętrzowa CHESK-I 24KV 95-240 | 309525 Cellpack

Opis i Kluczowe Cechy

Głowica wnętrzowa termokurczliwa CHESK-I o indeksie 309525 przeznaczona jest do zakończeń kabli średniego napięcia (SN) w suchych pomieszczeniach. Wykonana w technologii termokurczliwej, wyposażona w końcówki śrubowe ułatwiające podłączenie. Dostarczana jako kompletny zestaw na 3 fazy, co skraca czas montażu i eliminuje ryzyko braku elementów. Przeznaczona do pracy przy napięciu znamionowym 24 kV oraz dla przekroju żył kabla w zakresie 95–240 mm², zapewniając bezpieczną izolację i niezawodne połączenie w sieciach SN.

• Napięcie znamionowe 24 kV: gwarantuje bezpieczną pracę w sieciach średniego napięcia, spełniając wymagania izolacyjności dla typowych aplikacji rozdzielczych.
• Zakres przekroju żył 95–240 mm²: uniwersalność zastosowania – jedna głowica pasuje do wielu typowych kabli SN, co ułatwia magazynowanie i dobór.
• Technologia termokurczliwa: po podgrzaniu kurczy się i szczelnie otacza kabel, tworząc izolację odporną na wilgoć i naprężenia mechaniczne.
• Końcówki śrubowe: umożliwiają szybkie i pewne przykręcenie przewodów bez konieczności zaciskania – wystarczy standardowe narzędzie.
• Zestaw 3-fazowy: w jednym opakowaniu znajdują się wszystkie trzy głowice oraz niezbędne akcesoria montażowe, co przyspiesza instalację całego odcinka kabla.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu kablowego dla sieci średniego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Zalecamy stosowanie zgodnie z wytycznymi producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Głowica CHESK-I dedykowana jest do wnętrzowych rozdzielnic SN, stacji transformatorowych oraz wszędzie tam, gdzie konieczne jest bezpieczne zakończenie kabla i podłączenie go do szyn lub aparatury. Sprawdza się w systemach energetyki przemysłowej i komunalnej.

• Zakończenie kabli SN w rozdzielnicach średniego napięcia wnętrzowych.
• Podłączanie kabli do transformatorów, wyłączników, odłączników w stacjach transformatorowych.
• Tworzenie bezpiecznych połączeń w głównych punktach zasilania budynków przemysłowych i użyteczności publicznej.
• Modernizacja i remonty istniejących sieci kablowych SN w suchych pomieszczeniach.

Wskazówki Montażowe

Montaż głowicy może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia SEP do prac w sieciach SN. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie końcówki kabla (usunięcie izolacji, oczyszczenie żyły) należy wykonać zgodnie z instrukcją producenta. Podczas osadzania głowicy stosować źródło ciepła o regulowanej temperaturze (np. opalarka) i kurczyć materiał równomiernie od środka w kierunku końców. Końcówki śrubowe dokręcać momentem podanym w dokumentacji technicznej. Dobór przekroju przewodów/żył kabla musi być zgodny z obciążalnością prądową danego obwodu.

FAQ

• Czy głowica nadaje się do montażu na zewnątrz? Nie, produkt jest oznaczony jako wnętrzowa – przeznaczona do suchych pomieszczeń. Do zastosowań zewnętrznych należy wybrać głowicę zewnętrzną z odpowiednią ochroną UV.
• Jaki zakres przekroju kabla obsługuje ten model? Głowica CHESK-I 24kV 95–240 (309525) jest przeznaczona do żył o przekroju od 95 mm² do 240 mm². Przed montażem zalecamy weryfikację średnicy żyły zgodnie z danymi katalogowymi producenta.
• Czy w zestawie znajdują się wszystkie elementy dla 3 faz? Tak, opakowanie zawiera komplet głowic na trzy fazy wraz z końcówkami śrubowymi i niezbędnymi akcesoriami montażowymi. W razie potrzeby zalecamy zamówienie dodatkowego zestawu do uziemienia (jeśli przewidziano w projekcie).
