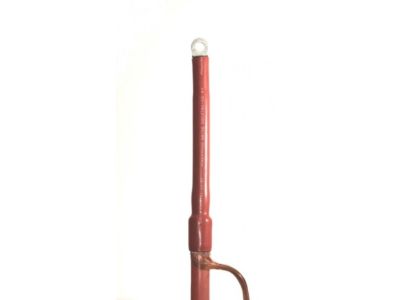

Głowica termokurczliwa wnętrzowa POLT-24D/1XI,12/20kV, 70-240 mm2 bez końcówek (1kpl = 3szt) | POLT 24D/1XI Blumenbecker

Opis i Kluczowe Cechy

Głowica termokurczliwa wnętrzowa POLT-24D/1XI to zaawansowane rozwiązanie inżynieryjne marki Raychem TE, zaprojektowane do profesjonalnego zakończenia jednożyłowych kabli o izolacji z tworzyw sztucznych (np. XLPE, EPR) z ekranem na izolacji. Produkt dedykowany jest do pracy w systemach średniego napięcia o parametrach znamionowych 12/20 kV. Szeroki zakres obsługiwanych przekrojów żyły roboczej, wynoszący od 70 mm² do 240 mm², zapewnia wyjątkową uniwersalność i pozwala na redukcję stanów magazynowych.

• Technologia termokurczliwa: Wykorzystanie wysokiej jakości materiałów polimerowych gwarantuje doskonałe dopasowanie do geometrii kabla oraz wysoką siłę obkurczania, co przekłada się na szczelność i trwałość połączenia.
• Ochrona dielektryczna: Specjalistyczne rury sterujące polem elektrycznym minimalizują ryzyko wystąpienia wyładowań niezupełnych na końcach ekranu kabla.
• Odporność środowiskowa: Materiał głowicy charakteryzuje się wysoką odpornością na prądy pełzne oraz erozję, co jest kluczowe w warunkach wnętrzowych o podwyższonej wilgotności.
• Kompletny zestaw: Opakowanie zawiera 3 sztuki głowic, co pozwala na pełne uzbrojenie systemu trójfazowego.

Zgodność z Normami

Głowice serii POLT są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi dla osprzętu kablowego średniego napięcia. Produkt spełnia wymagania normy CENELEC HD 629.1, co potwierdza jego zdolność do bezpiecznej pracy w europejskich sieciach elektroenergetycznych. Zastosowane materiały izolacyjne są zgodne z dyrektywami dotyczącymi bezpieczeństwa materiałowego, zapewniając długowieczność eksploatacyjną przekraczającą kilkadziesiąt lat w standardowych warunkach pracy rozdzielnic.

Zastosowanie

Głowica POLT-24D/1XI znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest idealnym wyborem do:

• Zakończeń kabli w polach rozdzielczych SN (średniego napięcia) wyposażonych w konektory śrubowe lub prasowane.
• Podłączeń transformatorów mocy w stacjach kontenerowych i wnętrzowych.
• Instalacji w silnikach wysokiego napięcia oraz innych urządzeniach odbiorczych wymagających stabilnego zasilania 12/20 kV.
• Modernizacji istniejących linii kablowych, gdzie wymagana jest wymiana osprzętu na rozwiązanie o wysokiej niezawodności.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla bezawaryjnej pracy linii. Przed przystąpieniem do prac należy upewnić się, że przekrój kabla mieści się w zakresie 70-240 mm². Należy zwrócić szczególną uwagę na:

• Przygotowanie kabla: Precyzyjne usunięcie ekranu półprzewodzącego bez uszkodzenia izolacji podstawowej jest niezbędne dla zachowania parametrów elektrycznych.
• Odtłuszczenie: Powierzchnia izolacji musi być dokładnie oczyszczona za pomocą dołączonych chusteczek czyszczących.
• Proces obkurczania: Należy używać palnika gazowego z miękkim, żółtym płomieniem, zaczynając obkurczanie od dołu głowicy ku górze, aby uniknąć zamknięcia pęcherzyków powietrza.
• Końcówki kablowe: Zestaw nie zawiera końcówek – należy dobrać odpowiednie końcówki prasowane lub śrubowe dostosowane do przekroju żyły.

FAQ

1. Czy zestaw zawiera końcówki kablowe?
Nie, zestaw POLT-24D/1XI dostarczany jest bez końcówek. Należy je dokupić osobno, dobierając model śrubowy lub prasowany w zależności od preferencji i technologii montażu.

2. Czy głowica może być stosowana na zewnątrz budynków?
Model POLT-24D/1XI jest głowicą wnętrzową. Do zastosowań napowietrznych (zewnętrznych) należy wybrać model z odpowiednią liczbą kloszy izolacyjnych, odporny na promieniowanie UV i warunki atmosferyczne.

3. Jaki jest zakres napięć pracy dla tej głowicy?
Głowica jest dedykowana do systemów o napięciu znamionowym 12/20 kV, jednak może być również stosowana w sieciach o niższym napięciu, o ile konstrukcja kabla jest zgodna z technologią wykonania głowicy.
