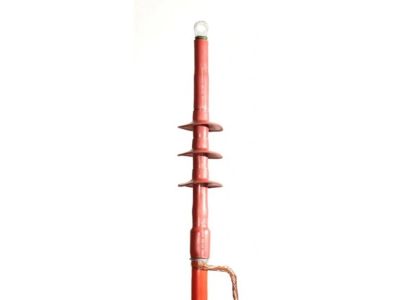

Głowica termokurczliwa napowietrzna POLT-24D/1XO,12/20kV, 70-240 mm2 bez końcówek (1kpl = 3szt) | POLT 24D/1XO Blumenbecker

Opis i Kluczowe Cechy

Głowica termokurczliwa napowietrzna POLT-24D/1XO to zaawansowane rozwiązanie inżynieryjne marki Raychem (TE Connectivity), zaprojektowane do profesjonalnego zakańczania jednożyłowych kabli o izolacji z tworzyw sztucznych (np. XHAKXS, XRUHAKXS). Produkt charakteryzuje się szerokim zakresem obsługiwanych przekrojów żyły roboczej, wynoszącym od 70 mm² do 240 mm², co zapewnia wyjątkową uniwersalność podczas prac elektroenergetycznych. Dzięki zastosowaniu technologii termokurczliwej, głowica gwarantuje doskonałe sterowanie polem elektrycznym oraz wysoką odporność na zjawiska erozyjne i prądy pełzające.

• Zakres napięć: Przystosowana do pracy w sieciach o napięciu znamionowym 12/20 kV (maksymalnie do 24 kV).
• Szczelność: Specjalistyczne uszczelnienia termokurczliwe chronią wnętrze kabla przed penetracją wilgoci oraz zanieczyszczeniami atmosferycznymi.
• Trwałość: Materiał odporny na promieniowanie UV oraz ekstremalne warunki pogodowe typowe dla instalacji napowietrznych.

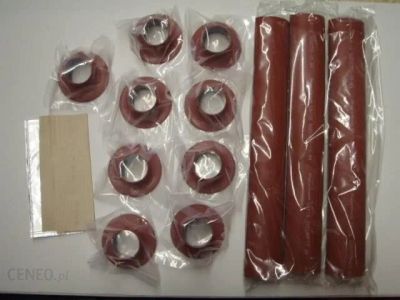

• Kompletność: Zestaw zawiera 3 sztuki głowic, co pozwala na pełne wyposażenie jednego pola trójfazowego.

Zgodność z Normami

Głowice serii POLT są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi dla osprzętu kablowego średniego napięcia. Spełniają one wymagania normy CENELEC HD 629.1, co potwierdza ich niezawodność w zakresie wytrzymałości dielektrycznej, odporności na cykle termiczne oraz szczelności w trudnych warunkach eksploatacyjnych. Wykorzystanie technologii Raychem zapewnia zgodność z najwyższymi standardami bezpieczeństwa obowiązującymi w energetyce zawodowej.

Zastosowanie

Produkt dedykowany jest do zastosowań zewnętrznych (napowietrznych), gdzie kable SN muszą zostać połączone z elementami sieci sztywnej lub urządzeniami. Główne obszary wykorzystania obejmują:

• Linie napowietrzne: Łączenie kabli podziemnych z przewodami gołymi na słupach krańcowych i odgałęźnych.
• Stacje transformatorowe: Przyłącza w rozdzielnicach zewnętrznych oraz na transformatorach słupowych.
• Przemysł: Zasilanie obiektów przemysłowych wymagających stabilnych przyłączy średniego napięcia o wysokiej odporności na czynniki zewnętrzne.

Wskazówki Montażowe

Prawidłowy montaż głowicy POLT-24D/1XO jest kluczowy dla długowieczności izolacji. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie kabla: Niezbędne jest precyzyjne usunięcie ekranu półprzewodzącego zgodnie z instrukcją, unikając nacięć izolacji głównej.
• Sterowanie polem: Należy dokładnie zaaplikować elementy sterujące polem elektrycznym (żółta masa wypełniająca), aby wyeliminować wyładowania niezupełne.
• Obkurczanie: Proces obkurczania należy prowadzić przy użyciu palnika gazowego z miękkim płomieniem, zaczynając od dołu głowicy i kierując się ku górze, aby uniknąć zamknięcia pęcherzyków powietrza.
• Końcówki kablowe: Zestaw nie zawiera końcówek; należy dobrać odpowiednie końcówki śrubowe lub prasowane dostosowane do przekroju 70-240 mm².

FAQ

1. Czy głowica nadaje się do kabli trzyżyłowych?
Nie, model POLT-24D/1XO jest przeznaczony wyłącznie do kabli jednożyłowych. W przypadku kabli trzyżyłowych należy zastosować zestaw z osłoną palczatki.

2. Czy zestaw zawiera końcówki kablowe?
Nie, niniejszy zestaw jest dostarczany bez końcówek. Pozwala to instalatorowi na swobodny dobór technologii połączenia (prasowana lub śrubowa) w zależności od preferencji i standardów danej sieci.

3. Jaki jest dopuszczalny zakres napięcia pracy?
Głowica jest dedykowana dla systemów o napięciu znamionowym 12/20 kV, jednak jej konstrukcja pozwala na bezpieczną pracę w systemach o napięciu najwyższym do 24 kV.
