Głowica sprzęgająca do głowic CTS 36kV, CTKS 630A 36kV 150-240 mm2 | 257582 Cellpack

Opis i Kluczowe Cechy

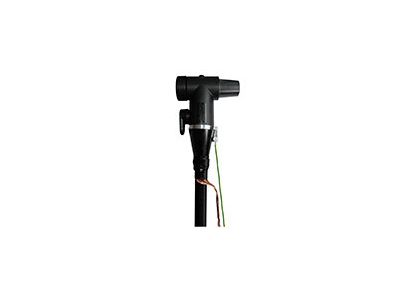

Głowica sprzęgająca CTKS (symbol 257582) to element dedykowany do wykonywania podwójnego połączenia z głowicami konektorowymi Cellplux typu CTS 630A dla napięć 24kV lub 36kV. Przeznaczona do wszystkich kabli jednożyłowych o izolacji wytłaczanej (PE, VPE, EPR) z różnymi rodzajami ekranu na izolacji oraz formami ekranu. Dzięki maksymalnemu napięciu sieciowemu do 36kV i prądowi znamionowemu 630A zapewnia niezawodną i bezpieczną pracę w sieciach średniego napięcia.

• Napięcie sieciowe do 36 kV: Umożliwia stosowanie w rozdzielnicach i połączeniach średniego napięcia, spełniając wymagania nowoczesnych sieci dystrybucyjnych.
• Prąd znamionowy 630 A: Wysoka obciążalność prądowa gwarantuje bezpieczne przesyłanie energii bez ryzyka przegrzania styków połączeniowych.
• Zakres przekroju kabla 150‑240 mm²: Kompatybilność z popularnymi przekrojami kabli jednożyłowych, co ułatwia dobór w projektach instalacyjnych.
• Kompatybilność z ekranami grafityzowanymi, wytłaczanymi oraz zdzieralnymi: Uniwersalność montażu przy różnych konstrukcjach kabli – redukcja liczby wymaganych akcesoriów.
• Podwójne połączenie z głowicami CTS: Umożliwia tworzenie odgałęzień lub łączenie odcinków kabli bez dodatkowych przegubów, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowano zgodnie z wymaganiami europejskich norm dla osprzętu kablowego średniego napięcia. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa. Stosowanie w instalacjach SN wymaga przestrzegania lokalnych przepisów i standardów montażowych.

Zastosowanie

Głowica sprzęgająca CTKS znajduje zastosowanie w sieciach średniego napięcia do 36 kV, szczególnie w systemach, gdzie konieczne jest podwójne łączenie głowic CTS. Idealna dla:

• Tworzenia odgałęzień w liniach kablowych SN bez stosowania dodatkowych złącz.
• Łączenia odcinków kabli w celu uzyskania dłuższych tras przy zachowaniu ciągłości ekranowania.
• Modernizacji lub rozbudowy rozdzielnic SN, gdzie wymagana jest kompaktowa i niezawodna technika połączeniowa.
• Instalacji w stacjach transformatorowych oraz w systemach dystrybucji energii przemysłowej.

Wskazówki Montażowe

Montaż głowicy sprzęgającej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do pracy w sieciach średniego napięcia. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i uziemić kabel. Przygotowanie kabla (zdjęcie izolacji, obróbka ekranu) oraz zakładanie głowicy należy przeprowadzić zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie klucza dynamometrycznego z momentem dokręcania podanym w karcie montażowej. Przekrój kabla musi mieścić się w zakresie 150‑240 mm².

FAQ

• Czy głowica CTKS pasuje do głowic innych producentów niż Cellplux? Produkt jest przeznaczony wyłącznie do współpracy z głowicami konektorowymi Cellplux typu CTS 630A 24kV lub 36kV. Stosowanie z innymi głowicami może skutkować utratą parametrów i bezpieczeństwa.
• Jaki jest stopień ochrony głowicy po zamontowaniu? Producent nie podaje konkretnego stopnia IP – ochrona zależy od zastosowanej osłony rozdzielnicy oraz poprawnego wykonania połączenia. Głowica przystosowana do montażu wewnątrz suchych pomieszczeń rozdzielnic SN.
• Czy głowica wymaga dodatkowego uszczelnienia? W standardowej konfiguracji nie – odpowiednia geometria połączenia zapewnia izolację elektryczną. W środowiskach o podwyższonej wilgotności zaleca się stosowanie dodatkowych rękawów termokurczliwych według wytycznych producenta.
